本產品為換能器式多離子規，可連接不同量程的探頭。
在一個將傳統方法的多種原理結合在一個外殼中的復雜真空計中，如果一個探頭失效，則需要更換所有探頭，探頭復雜且容易出現故障，我們經常聽到客戶說“它很貴”。
采用這種方法，可以進行寬帶測量，同時運行成本大大降低，環境負荷小。
GMi系列的特點
廣域測量
可測量從大氣壓到高真空范圍（105 至 5×10-8 Pa）（同時使用 GPM 和 GAM 時）
可以連接具有不同測量范圍的觸點
采用多離子規，可以根據應用選擇觸針。
精確的大氣壓力測量
輕松準確地確認大氣壓（使用 GAM 時）
支持低環境影響
由于可以根據需要更換觸筆，因此可以降低運行成本。
提高知名度
配備 LED 以檢查異常情況
可維護性
易于更換手寫筆

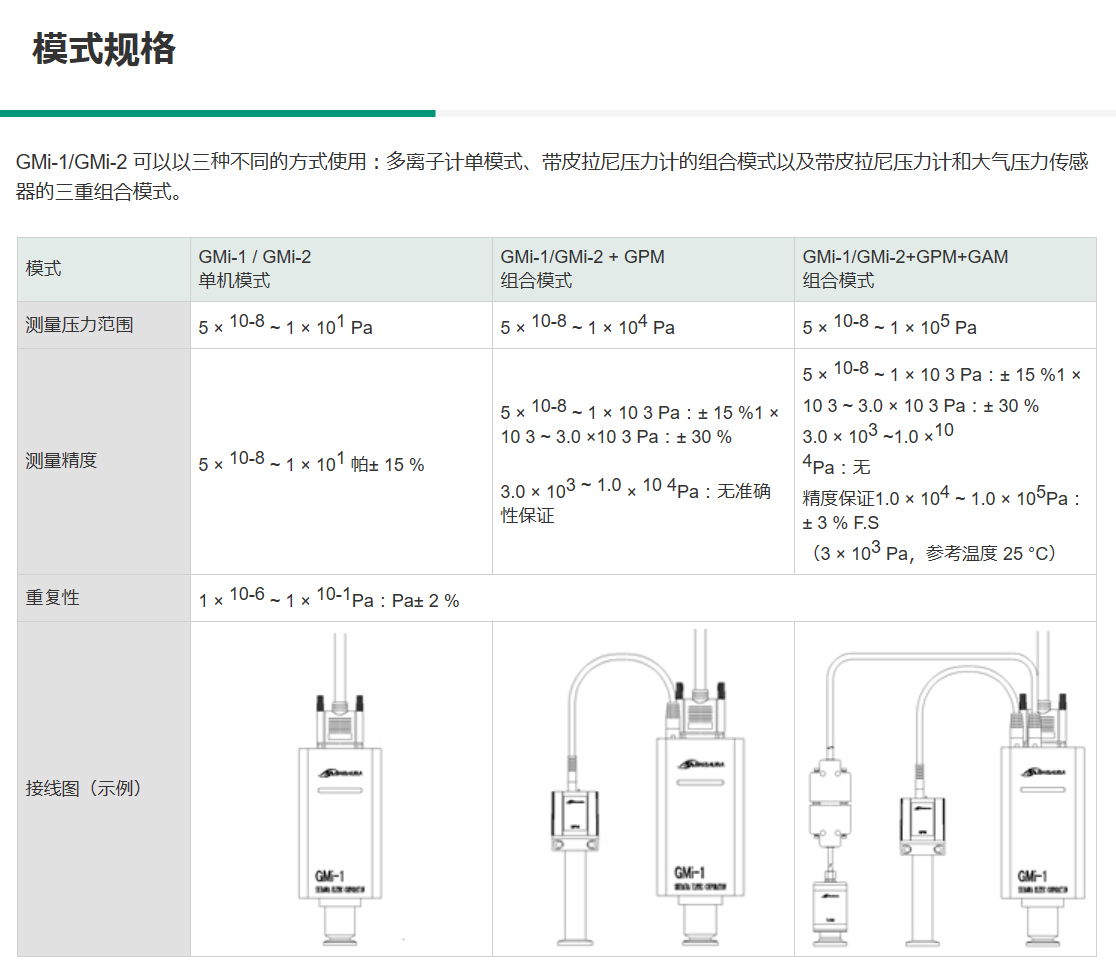

各模式規格（組合模式）
GMi + GPM（離子規+皮拉尼規）
GMi + GPM + GAM（離子規+皮拉尼規+大氣壓力傳感器）
測量值輸出信號
壓力為0～10V輸出（Log輸出）
控制輸出信號
三個設定點輸出是可能的 (GMi-1)
串口通訊規范
可進行RS232C/RS485通訊（GMi-2）
符合標準
符合 CE 標準
用法
用于太陽能電池、FPD、半導體、電子元器件等各種制造設備的高真空區域的過程控制
在線型、單晶圓型等具有多個工藝室的各種制造設備的高真空區域極限壓力的確認
高真空/超高真空設備的壓力測量
規格：
型號 GMi-1 GMi-2
規格 標準規格 串行通信規格
自適應多離子規傳感器 M34 (NW16)、M35 (NW25)
可連接傳感器多離子規傳感器：1
皮拉尼壓力計 GPM：1 件（可選）
大氣壓力傳感器GAM：1個（選配）
采樣時間 70 ms 4次移動平均處理
測量值輸出 輸出電壓 DC 0 至 10 V，Log 輸出 0.75 V / 1 位
壓力換算公式 V = 7.25 + 0.75 × (Log P - 2) P = 10^{ ( V - 7.25 ) / 0.75 + 2 }
* 也可用作設定點調整的輸出電源（僅限 GMi-1）
更新時間 50 毫秒
控制輸入信號 FIL ON/OFF、FIL 1/2、DEGAS ON/OFF
以集電極開路輸入、負邏輯運行
* FIL ON / OFF 信號的使用因模式而異。
-
控制輸出信號傳感器錯誤，設定值 1 / 2 / 3
排放有效
燈絲功率監控
額定值：24VMAX，50mAMAX，
飽和電壓 1 V -
串口通訊規范-RS232C/RS485
LED 顯示 POWER / ERROR：電源、錯誤 LED（閃爍狀態根據每種模式而變化）
FIL：發射有效 LED
SET1：設定點 1 LED
SET2：設定點 2 LED
SET3：設定值 3 LED -
發射電流 1 mA（1 × 10-3 Pa 或更?。?0 μA
DEGAS 電子轟擊 1 mA，330 V
傳感器耐壓 2×105 Pa（絕壓） *法蘭和卡箍的耐壓必須分別考慮。
傳感器內部容積 34 cm3 (M34)
工作溫度范圍 10 至 50°C
工作濕度范圍 15 至 80%（無冷凝）
儲存溫度 -20 至 65°C（斷電時無結露）
IP防護等級IP30
電源電壓 20 至 28 VDC（紋波、噪聲 1% 或更少） 19 W 或更少（打開電源時為 156 W）
輸入/輸出連接器 D-sub 15 針（M2.6 螺絲）
重量控制器：約 530 克，B-A 手寫筆 (M34)：63 克

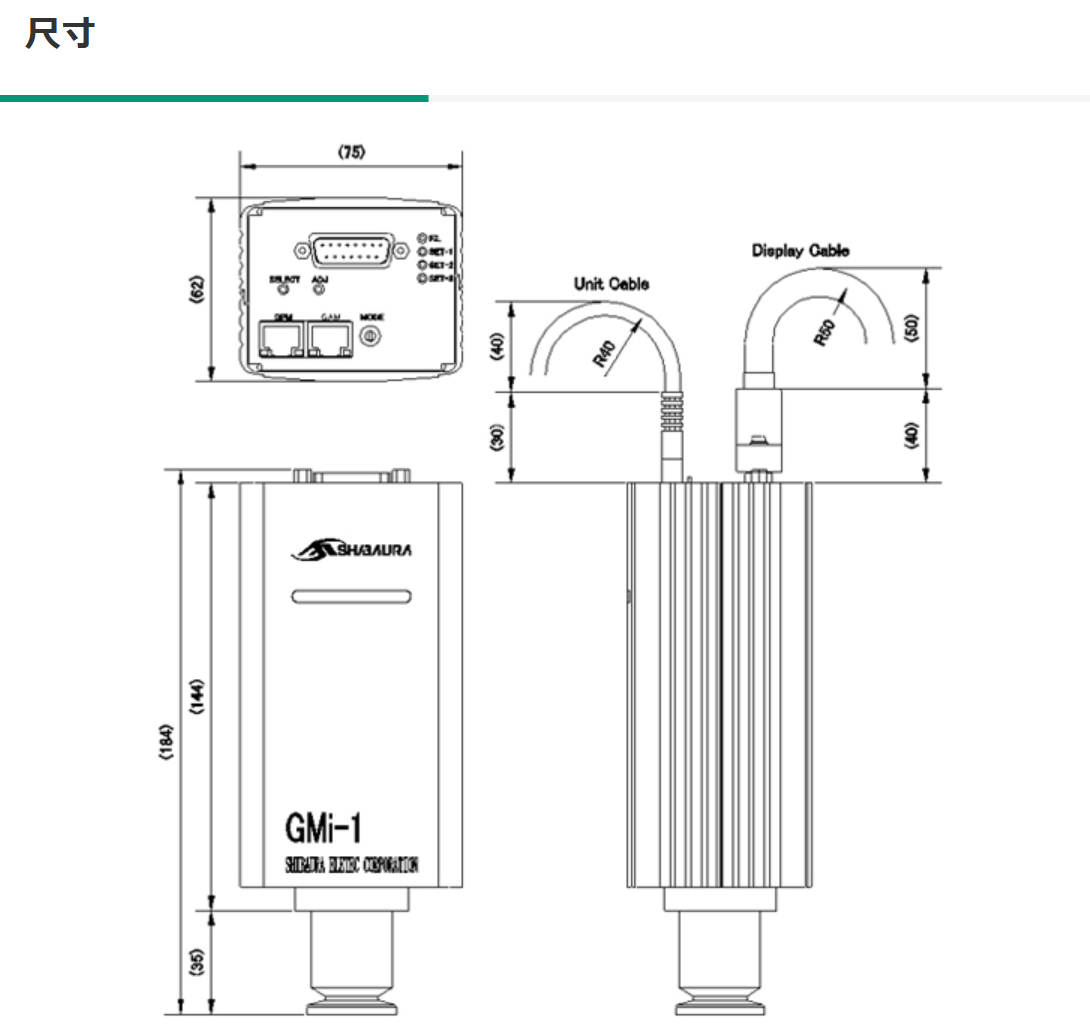

外形尺寸 W x D x H (mm) 144 x 75 x 62 或更小（控制器部分）
符合標準 CE
電源/錯誤選項：多離子規傳感器 M34 (NW16)、M35 (NW25)
材料：燈絲 1 lr / Y2O3 涂層，燈絲 2 W（鎢）
其他 PtCMo、SUS、W
皮拉尼真空計 SPU
皮拉尼壓力傳感器 WP-16 (NW16)
材料：燈絲 Pt、其他 BS/Ni、電鍍、Ni、焊料
大氣壓力傳感器GAM（NW16）材質：SUS316L
0.5 mm 用于單元電纜 GPM
0.5mm 用于 GAM
顯示單元1 CH：型號ISG1（使用DC 24 V電源）
4 CH：型號IM1R1（使用24VDC電源）
型號 IM2R1（帶 AC 100 V 電源）
顯示電纜 GMi 和顯示單元之間的電纜
2m、5m、10m、15m
