本產品為皮拉尼真空計，可測量從大氣壓到5×10-2Pa的寬量程。

此外，該真空計取消了傳統控制器的操作和顯示部分，并將其縮小到最低限度的必要功能，從而實現了“降低成本”和“節省空間”。

GPW系列的特點

廣域測量：可進行從大氣壓到5×10-2Pa的廣域測量。

減少布線：將傳感器和控制器集成在一起，減少布線，節省空間，節省電力。

提高可視性：配備用于檢查異常情況的 LED

可一鍵式調整：一鍵式即可進行大氣壓調整和零點調整。

可維護性：易于更換測針

燈絲材料/鉑金（Pt）：燈絲材料采用耐腐蝕的鉑金。

測量值輸出信號：0 至 10 V 壓力日志輸出是標準設備

提高抗沖擊性：設計結構具有高抗沖擊性

控制輸出信號：可輸出 2 個設定點 (GPW-1)

串行通信規格：可進行 RS-232C/RS-485 通信（僅限 GPW-2）

符合標準：CE標準兼容

用法

用于太陽能電池、FPD、半導體、電子元器件等各種制造設備的低真空區域的過程控制

用于熔爐等各種工業設備的低真空區域的過程控制

用于在線型、單晶圓型等具有多個工藝室的各種制造設備的低真空區域的過程控制

型號 GPW-1 GPW-2

1個可連接手寫筆

自適應探頭 SWP-16 (NW-16)

測量壓力范圍 5.0×10-2 至 1.0×105 Pa

測量精度* 1 × 10-1 至 1 × ×104Pa : ± 10 %

5.0×10-2～1.0×10-1Pa、1×104Pa～1×105Pa：±20%

重復性 1 × 10-1 Pa 至 1 × 104 Pa：± 2 %

采樣時間 50 ms 5次移動平均處理

測量值輸出 輸出電壓 DC 0 至 10 V

壓力指示（對數輸出）1.7 V 至 8.0 V，1 V/digit

更新時間 50ms

控制輸入信號 集電極開路輸入，負邏輯

ADJ調整（調零、大氣壓調整）-

控制輸出信號 集電極開路輸出

負邏輯 [額定值：30 VMAX、50 mAMAX、70 mW]

錯誤信號

設定點 1、2 -

設定點監控 設定點 1、2：0 至 10 V 日志輸出 -

串口通訊規范-RS232C/RS485

LED 顯示 POWER / ERROR : 電源、錯誤 LED

SET-1：設定點 1 LED

SET-2：設定點 2 LED -

燈絲材質 鉑金

工作溫度范圍 10 至 40°C

工作濕度范圍 15 至 80%（無冷凝）

IP 防護等級 IP30（傳感器單元）

安裝方向 無限制

電源電壓 DC 18 V 至 30 V，2 W（打開電源時為 4.8 W）

輸入/輸出連接器 D-sub 15 針（M2.6 螺絲）

重量 150 克（帶 SWP-16）

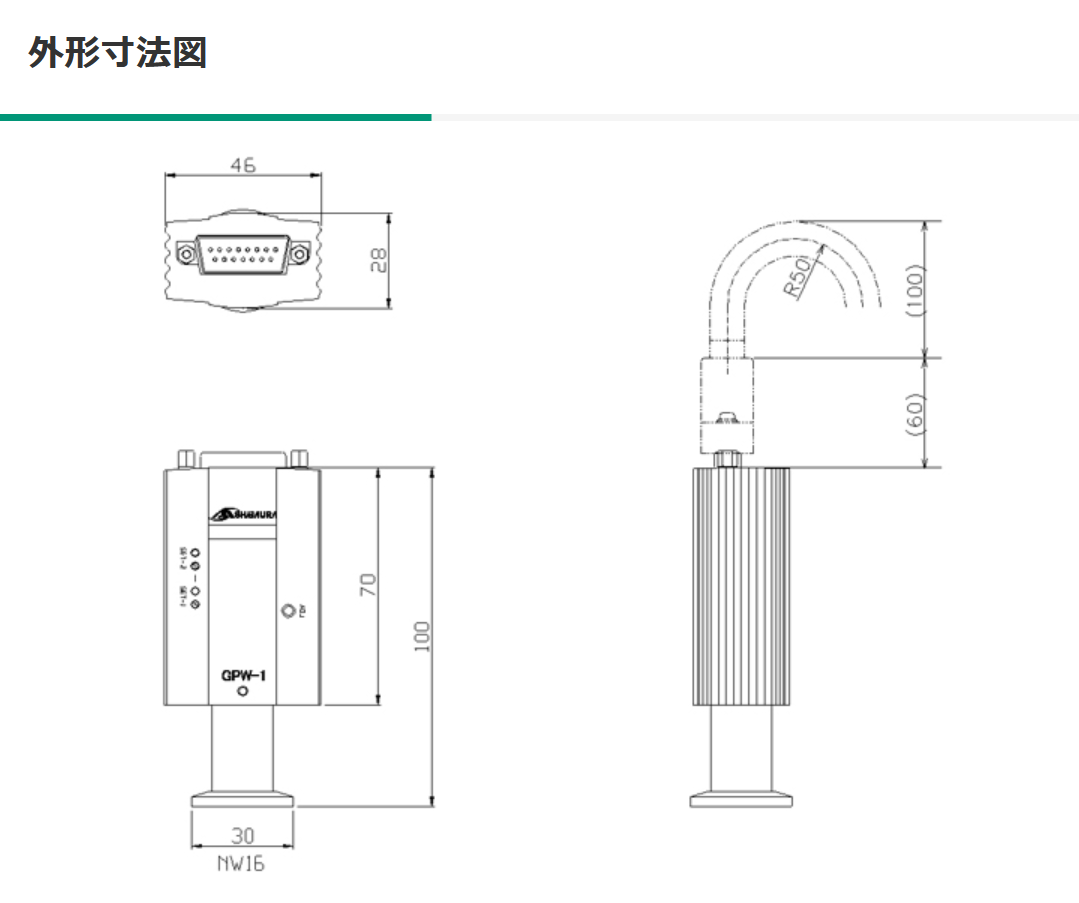

外形尺寸（電源）W×D×H(mm) 70×46×28

符合標準 CE
