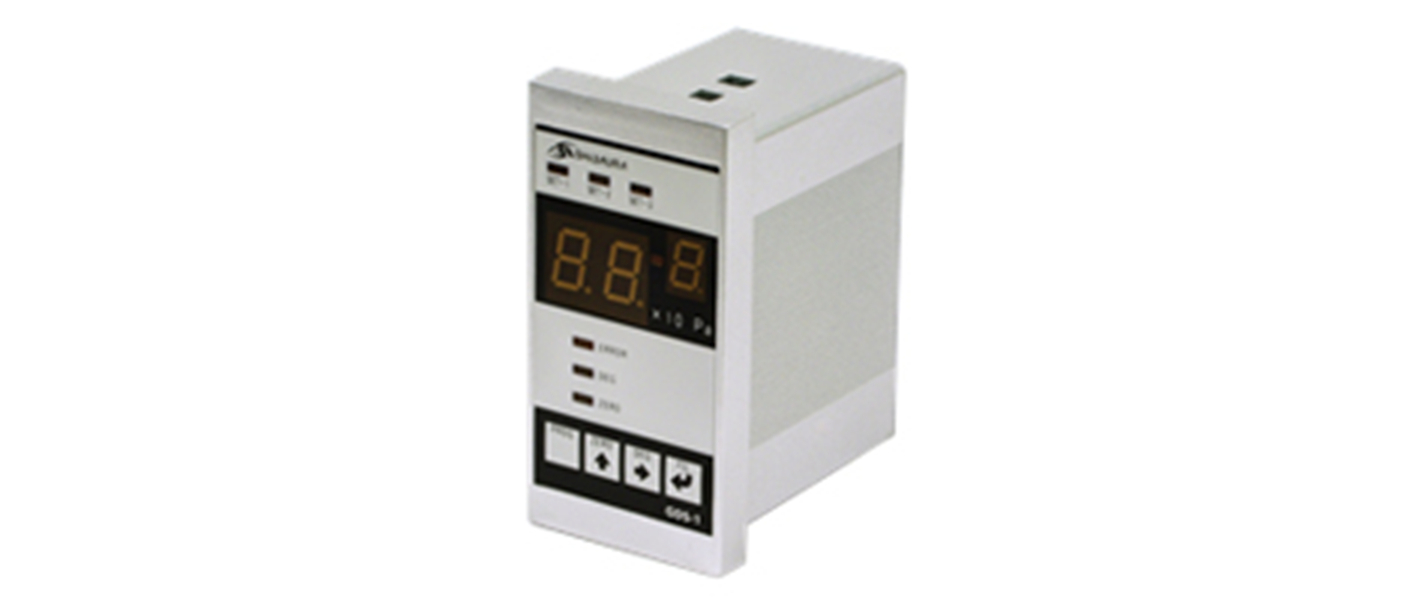

該顯示器是與皮拉尼真空計 GP-1、GPW-1、GPW-2 和離子計 GMi-1、GMi-2 兼容的單通道顯示器。

通過連接測量單元、壓力顯示、壓力接點設定，可輕松進行各種操作，操作狀態一目了然。

通過顯示單元，可以進行遠程控制和測量。

GDS-1的特點

兼容 GP-1、GPW-1、GPW-2、GMi-1、GMi-2

控制輸出信號

可輸出 3 個設定點

電源電壓

可在 DC24V 下工作（通過使用可選的 AC 適配器，可支持 AC100 至 240V）

測量值輸出信號

標配 0 至 10V 線性壓力輸出

串口通訊規范

RS-485通訊為標配

長電纜

從GDS-1到GP、GMi、GPW有2m到100m的16種連接線。

顯示單元

易于閱讀的 LED 顯示屏

德標

48 x 96 mm 緊湊型 DIN 標準兼容

符合標準

符合 CE 標準

用法

需要壓力顯示的真空設備（太陽能電池、FPD、半導體、電子元器件的制造設備）

需要很多設定點的真空設備

需要 RS-485 的真空設備

規格：

型號 GDS-1

1 個連接的測量單元

測量單元 大氣壓 皮拉尼真空計 GPW-1

大氣壓皮拉尼真空計GPW-2

多功能離子規 GMi-1

多功能離子規 GMi-2

皮拉尼傳感器單元 GP-1

顯示2位尾數和1位指數 □.□ × 10□

壓力單位Pa

壓力范圍 各測量單元的壓力范圍

更新時間 200ms

精度 ±2% ±1 位（CCM 系列：滿刻度的 1/10 或以下 ±4 位）來自測量單元的壓力值

測量值輸出 DC 0 V 至 10 V 模擬 LOG 輸出、LOG、線性輸出 注：每個單元的輸出不同

更新時間 70ms

1 mV 分辨率

壓力顯示電壓換算值精度±10mV

采樣時間 70 ms 5次移動平均處理

控制輸入信號 集電極開路輸入，負邏輯

燈絲的照明信號、大氣壓力的調節信號等。

設定點 1、2、3

控制輸出信號 集電極開路輸出，負邏輯 [額定值：30 VMAX、50 mAMAX、70 mW]

錯誤信號、燈絲點亮信號等

設定點 1、2、3

串口通訊 RS-485

LED 顯示 ERROR SET-1

度 SET-2

零組-3

電源電壓 DC 24 V ± 1 V 紋波、噪聲 1 % 或更少

電流消耗 2 W（僅顯示單元） 注：將添加其他連接單元的功耗

輸入/輸出連接器傳感器連接器：D-sub15插座（M2.6螺絲）

I/O 連接器：D-sub 15 針（M2.6 螺絲）

電源連接器：PHOENIX MSTB2,5/3-STF,08

工作溫度范圍 10 至 40°C

工作濕度范圍 15 至 80%（無冷凝）

質量 250g

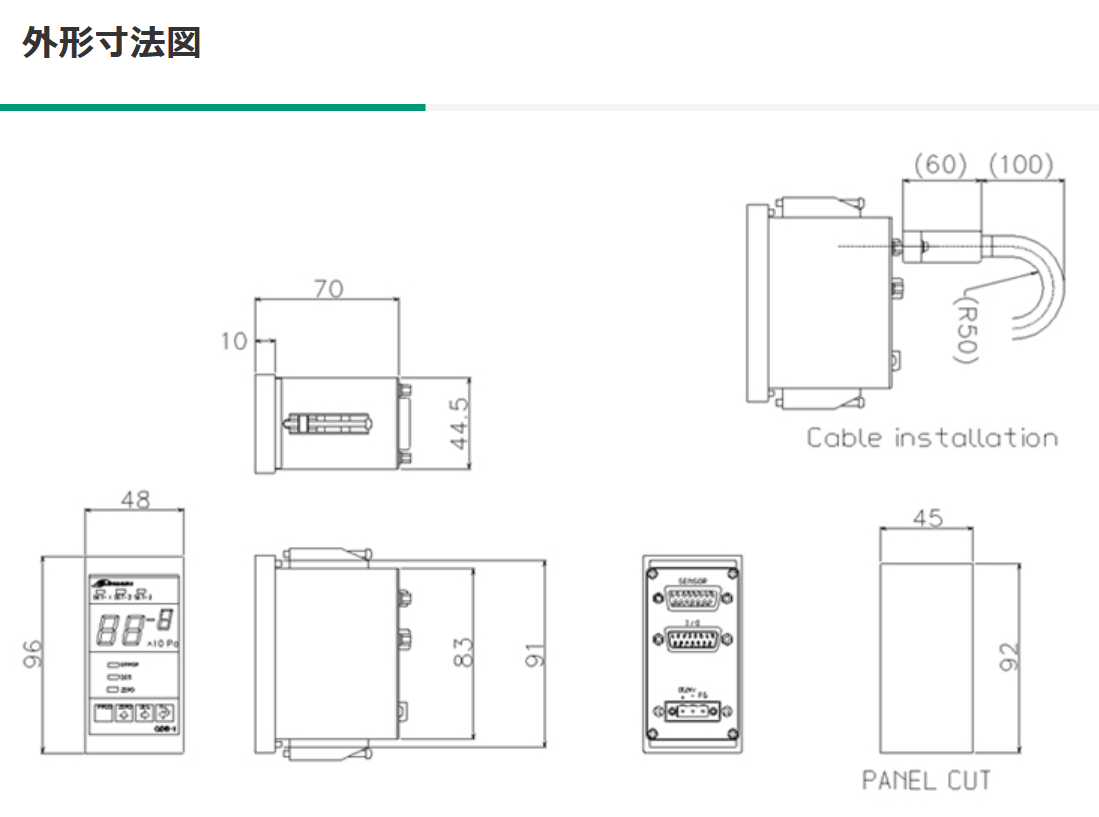

外形尺寸

W × D × H (mm) DIN 48 × 70 × 96 JIS 機架尺寸 (50 × 70 × 100) 也可作為選項提供

配件 電源連接器：PHOENIX MSTB2,5/3-STF,08 1 件

DIN 面板緊固件：2 個固定支架

使用說明書：普通紙1份

選項 傳感器連接器：D-sub 15 針（M2.6 螺絲）1 個

I/O連接器：D-sub15插座（M2.6螺絲）x 1

符合標準 CE
