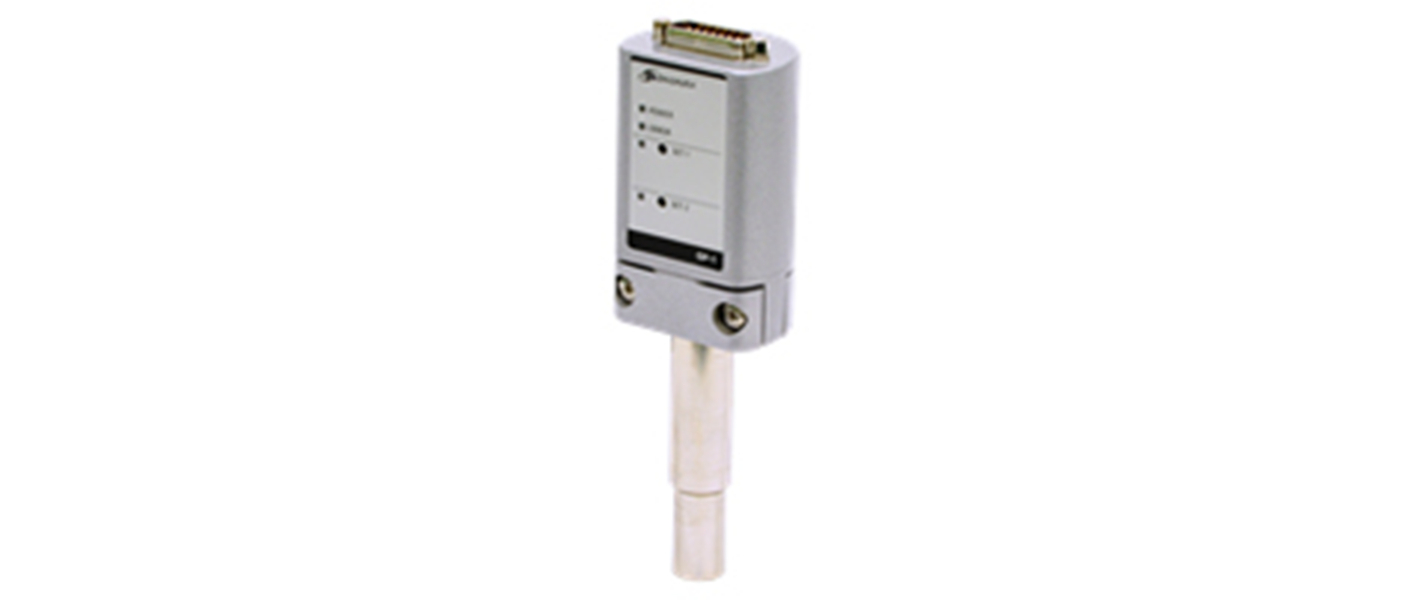

日本芝浦 SHIBAURA 皮拉尼真空計 GP-1
日期：2023-03-27 人氣：494 收藏
傳感器單元 GP-1 是皮拉尼真空計，可測量 3,000Pa 至 0.4Pa。
這種真空計通過從傳統控制器中去除操作和顯示部分并將其縮小到最低限度的必要功能，實現了“降低成本”和“節省空間”。
GP-1的特點
傳感器規格：不需要壓力指示器時
?降低真空計的成本
?節省控制面板周?chē)目臻g
?節省布線
ETC。
可維護性：易于更換測針
燈絲材質：采用鉑金（Pt）
燈絲材料采用耐腐蝕鉑金。
可以使用手寫筆 WP 系列：您一直在使用的手寫筆可以按原樣使用。
控制輸出信號：可輸出2個設定點
測量值輸出信號：0 至 5 V 壓力輸出（非線性輸出）
電源電壓：可使用DC24V輸入
用法
用于各種制造設備（包括半導體和電子元件）的低真空區域過程控制
用于熔爐等各種工業設備的低真空區域的過程控制
用于在線型、晶圓型等具有多個工藝室的各種制造設備的低真空區域的過程控制
類型傳感器單元
型號 GP-1

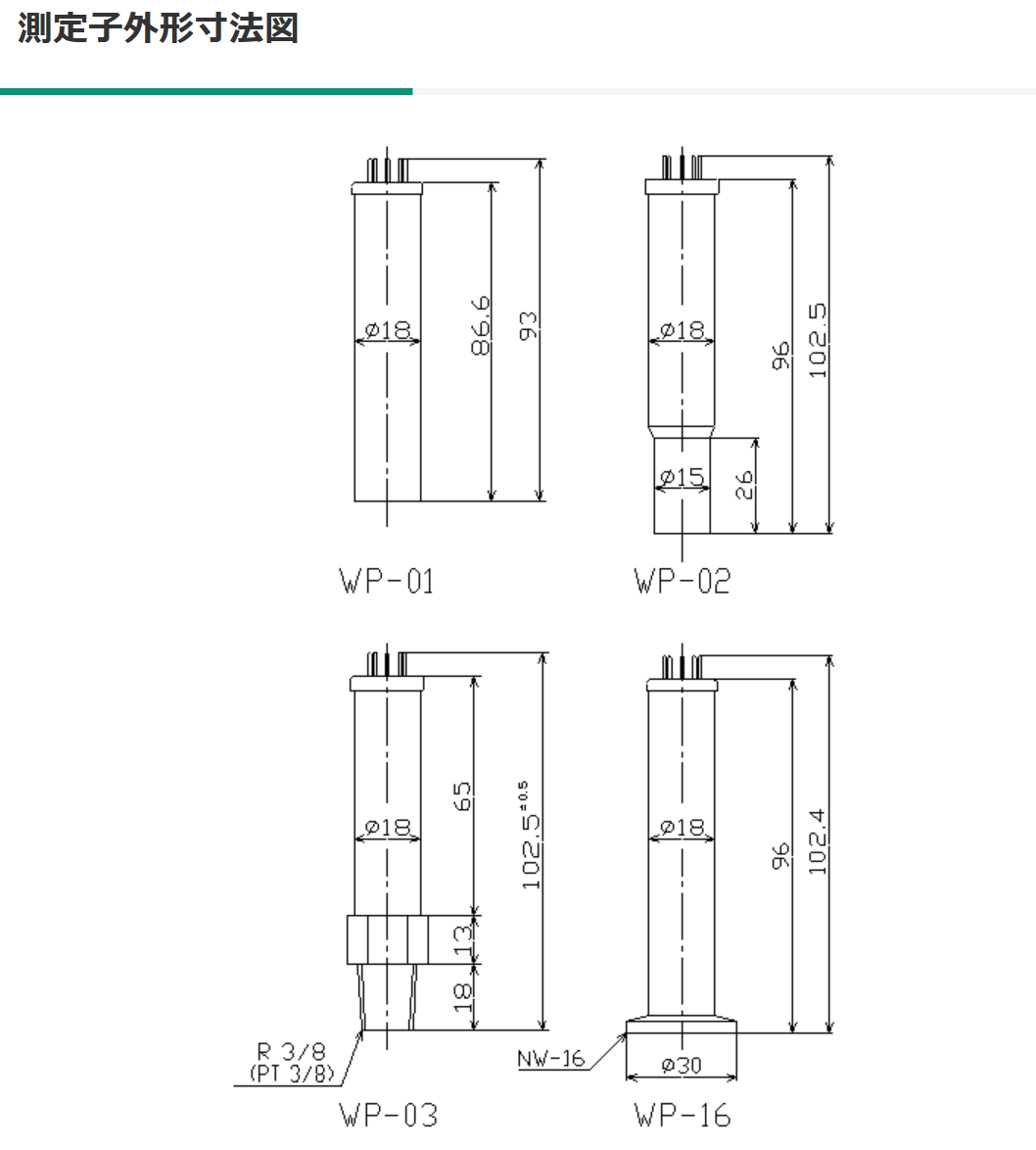

自適應探頭 WP-01、WP-02、WP-03、WP-16
測量壓力范圍 4.0×10-1～3.0×103Pa
測量精度 ± 15 %（51 Pa 至 760 Pa）
±30% (10Pa 至 1,000Pa)
±50% (0.4Pa 至 3,000Pa)
工作溫度范圍 10 至 40°C
采樣時間 50 ms 5次移動平均處理
測量值輸出 非線性輸出：DC 0 至 5 V（最大 10 V）
更新時間 50ms
10 mV 分辨率
設定值 1/2 調整輸出 非線性輸出：0 至 5 V DC（最大 10 V）
控制輸出信號 集電極開路，負邏輯
錯誤信號
設定值 1/2
LED 顯示功率、錯誤、設定點 1/2
電源 DC 24 V ± 2 V, 90 mA

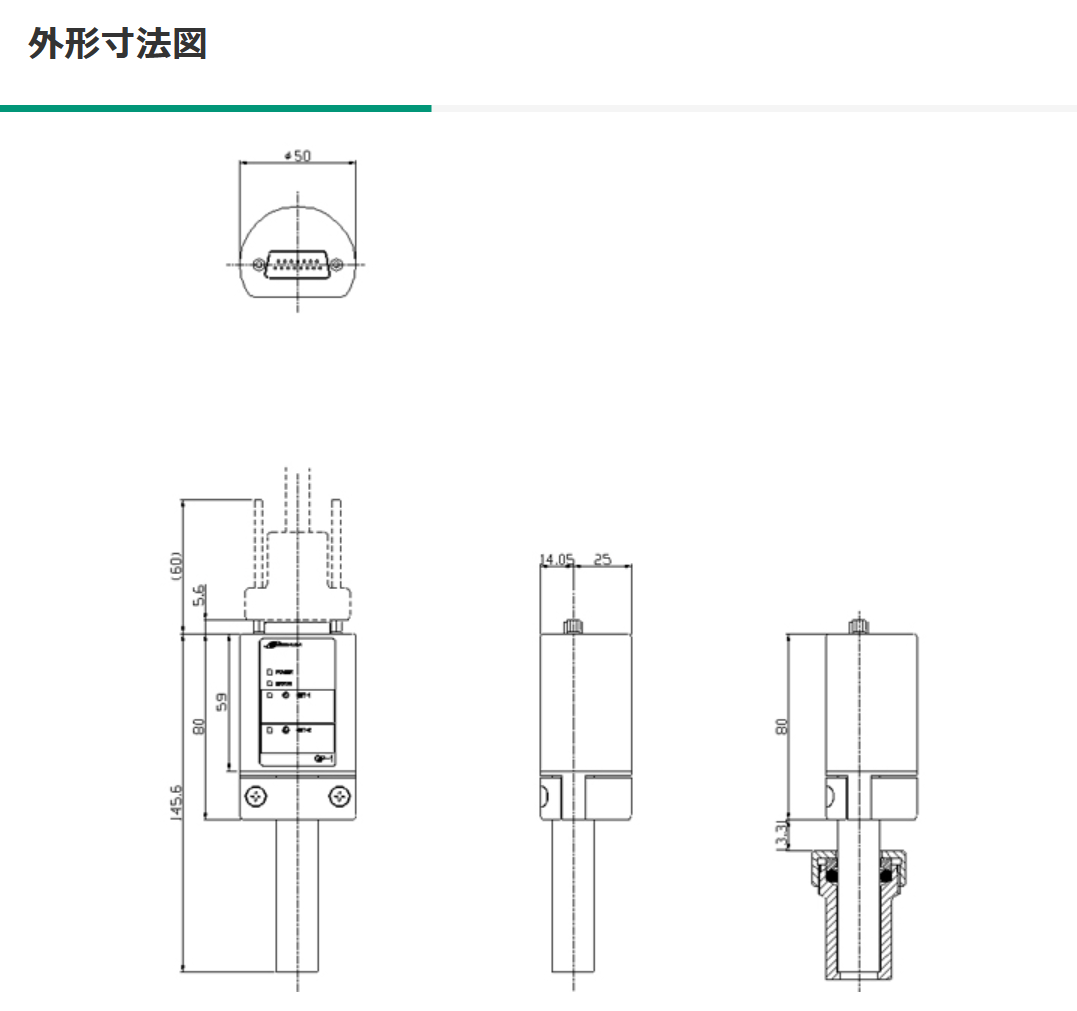

輸入/輸出連接器 D-sub-15P（M2.6 螺絲）
機身質量 190 克（不包括手寫筆）
附件 輸入/輸出連接器 1套
使用說明書 1份
