從保護繼電器到斷路器 (CB) 的測試信號傳輸

電壓四相 電流四相 與繼電保護測試儀RX4744配套測試。

電壓四相電流四相結合繼電保護測試儀RX4744，您可以構建一個緊湊、輕便、多功能的繼電保護測試系統。

除了可以分別為三相設置的模擬關機功能外，它還配備了與RX4744的4相電壓和4相電流相匹配的輸出切換功能。

此外，可選配16路繼電器響應信號選擇器，最多可設置256路信號。

主要特點

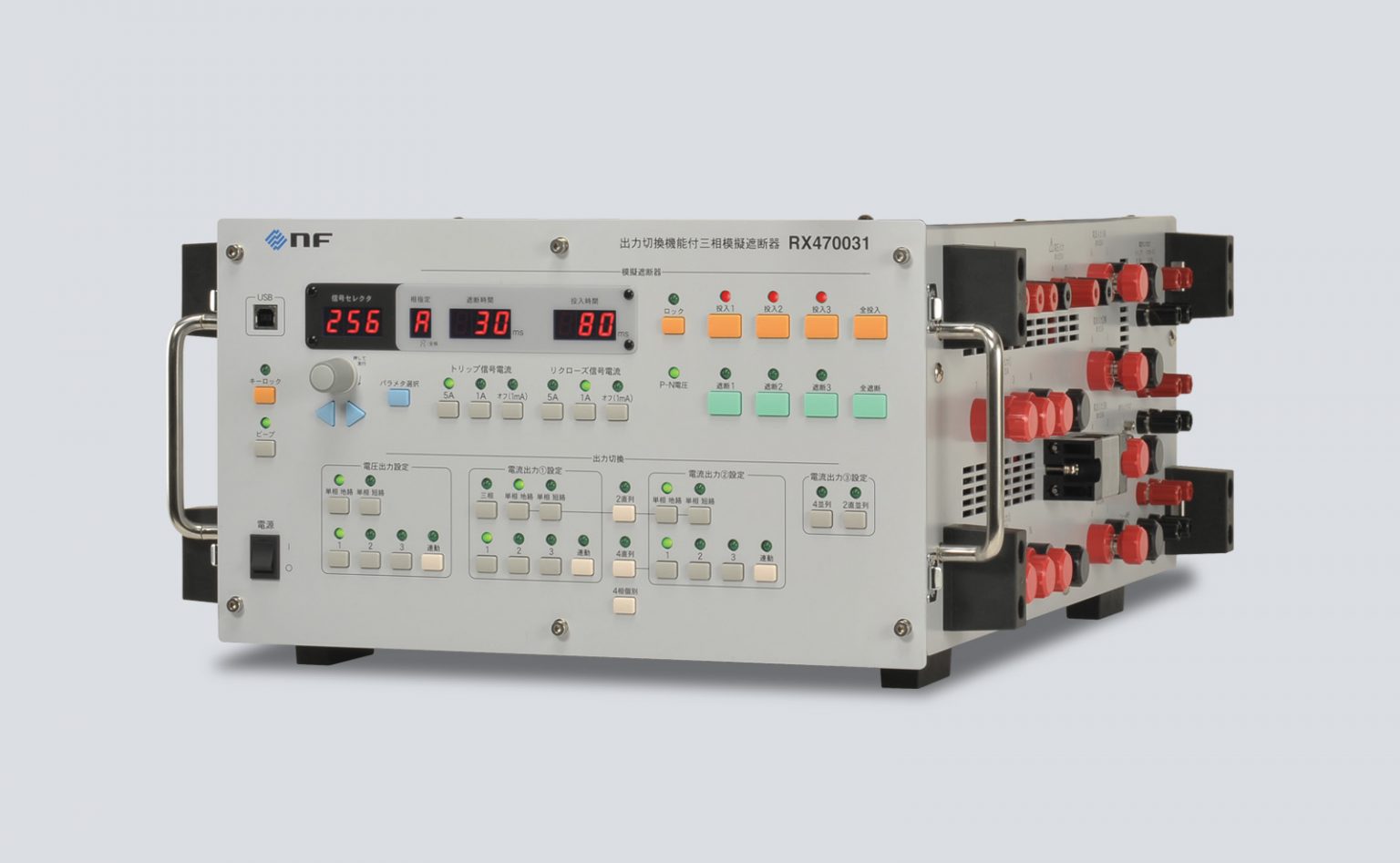

一臺三相模擬斷路器

可獨立配置的跳閘信號電流和重合閘信號電流

配備免跳閘功能（啟用/禁用）

每相配備 4 種類型的觸點輸出（可以設置為觸點或 b 觸點）由半導體構成，無抖動或觸點劣化

輸出切換功能允許在 2 相串聯、4 相串聯、2 相串聯 2 并聯和 4 相并聯電流之間切換。

最小 10 ms 的分?jǐn)?合閘時間設置可以模擬最快的實際斷路器的操作。

提供 16 通道繼電器響應信號選擇器（選項）

重量輕（約 15 公斤）緊湊（寬 350 x 高 200 x 深 454 毫米），幾乎與 RX4744 相同的尺寸，無論堆疊還是站立都易于使用
