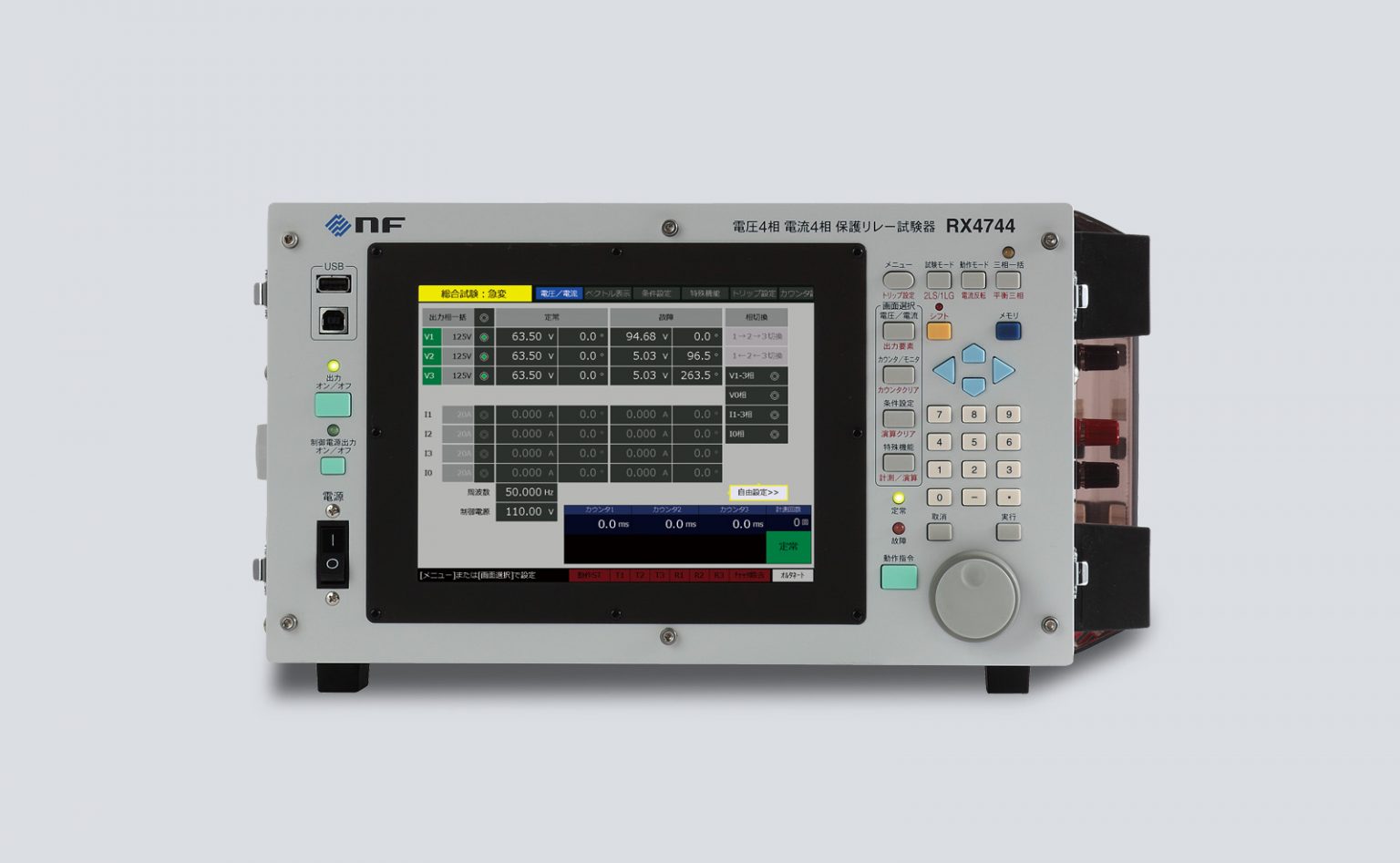

濃縮在一個輕巧緊湊的外殼中
這種尺寸的一個單元支持測試4個電壓元件和4個電流元件。
以前組合多個模型需要的 4 個電壓元件和 4 個電流元件的測試現在可以在一個機柜中進行。
由于體積小、重量輕,也可用于兆光、風電、熱電聯產相關的主系統維護檢查和保護功能測試。
配備單元試驗和綜合試驗的多種操作模式,提高可操作性,以提高繼電保護制造和電氣設備維修現場的工作效率。
將外圍設備與軟件相結合,可構建繼電器自動測試系統。
主要特點
電壓4相(最大250V)/電流4相(最大20A) 每相同時連續輸出,每相隔離輸出
配備400mA/5mA范圍的微小電流輸出
精確的幅度、相位和頻率輸出
內置計數器 (Miseko) 可測量運行時間
豐富的單元測試和綜合測試操作方式
單機測試Hold突變、non-hold突變、95測試、普通掃頻、矢量線性掃頻、變壓器涌流模擬、SOR測試
綜合測試突變操作、瞬態波形回放(兼容Comtrade格式)、電抗協調*、失步鎖定*、失步鎖定釋放*、I0延時*、順序操作模式*
四相電壓/四相電流輸出
可同時連續輸出4相電壓(最大250V)和4相電流(最大20A)。 所有輸出相都是絕緣的。
此外,全相合計可連續輸出1100VA(電源電壓180V以上)。
四相電壓/四相電流輸出
每相最大可輸出電流20A(10V),4相并聯80A(10V),2相串聯20A(20V),4相串聯20A(40V),所以老式也可測試87繼電器(比例差動繼電器)和51繼電器(過流繼電器)。
此外,4相電壓和4相電流的多相輸出支持各種測試,例如檢查控制線的操作。
還可以測試較舊的 87 繼電器(比例差動繼電器)和 51 繼電器(過流繼電器)
高精度幅度/相位/頻率輸出
幅值、相位、頻率的精確輸出,讓您無需使用測量儀器,即可獲得保護繼電器的準確動作值和復位值。
分鐘電流輸出
搭載400mA/5mA的微小電流輸出。
當前1相輸出量程選擇400mA量程或5mA量程時從模擬量輸出端子輸出(設定分辨率0.01mA、0.001mA)。 該輸出允許在沒有 ZCT(零相電流互感器)的情況下測試高壓配電接地故障方向繼電器(67 個繼電器)。
輸出頻率
從固定為 50Hz、固定為 60Hz、內部可變(10.000Hz 至 500.000Hz)、每個 0 相的設置、外部同步和線路同步中選擇。 可選擇添加數字信號輸入/輸出以實現頻率同步。 *
訂購數字同步時的選項 PA-001-2176
輸出波形
可輸出正弦波、電流諧波、DC、瞬態響應波形回放(Comtrade)、任意波、限幅波。
正弦波
正弦波輸出允許平衡三相、1LG、2LS 和 2LG 設置。
電流諧波
可以添加 2 次至 25 次諧波。 可以進行保護繼電器的諧波抑制試驗。 也可以設置異步諧波。
瞬態響應波形回放
Comtrade格式的瞬態波形數據(ASCII數據格式,整數值類型)回放至電壓輸出0-3和電流輸出0-3。
任意波形*
可輸出任意波AC、AC+DC。 (16 個存儲器,波形長度 32 k 字,幅度分辨率 16 位)
訂購時的選項 PA-001-2193
限幅波形*
可以輸出半波整流波形。
極限率:100.0%~-30.0%(極限極性+)/30.0%~-100.0%(極限極性-)
