BEF 用于諧波失真測量
用于諧波失真測量的基波抑制濾波器的理想選擇

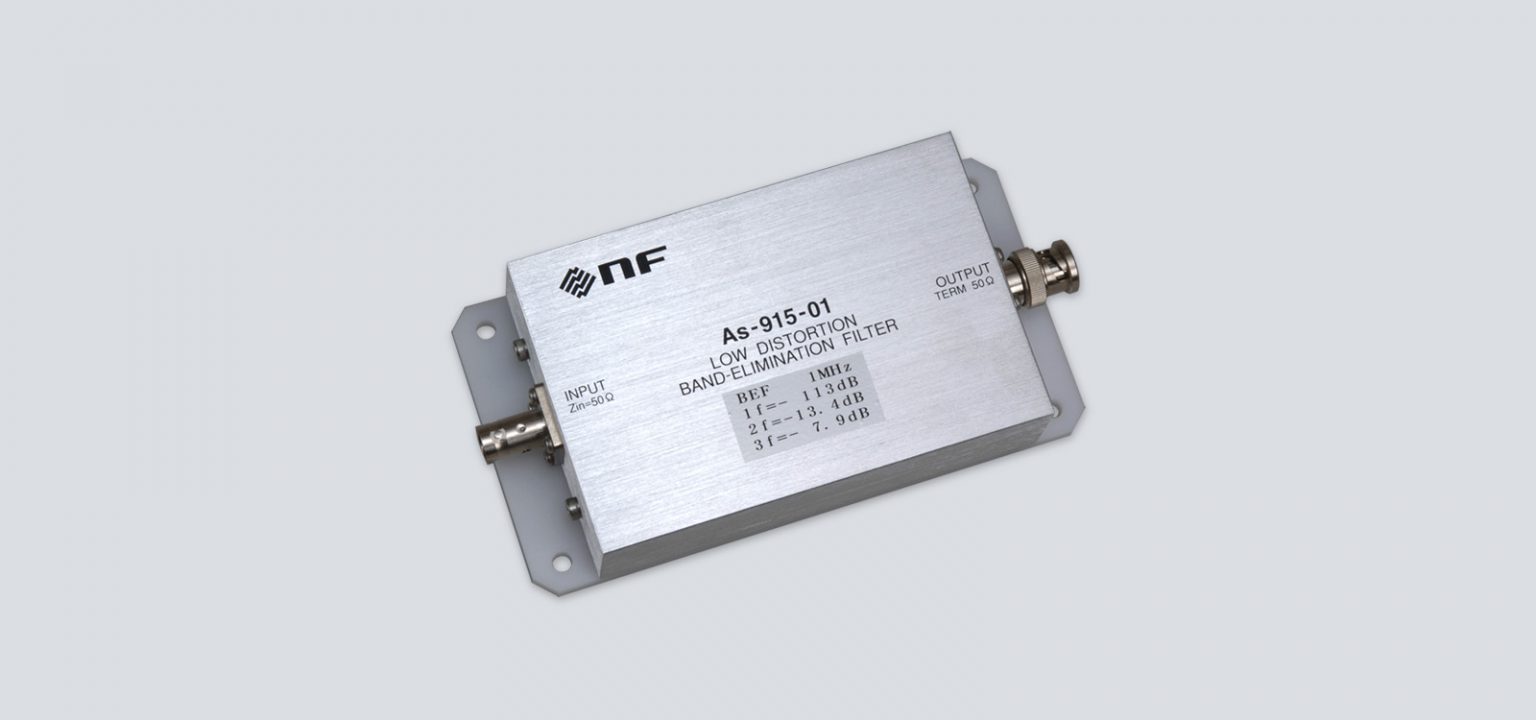

As-915是一款帶阻濾波器（BEF），可確保在中心頻率處有100dB或更多的充分衰減，并將濾波器本身產生的失真抑制到極限。
每個中心頻率有 6 種類型（1MHz、2MHz、3MHz、5MHz、10MHz、20MHz）的產品陣容
f0 時衰減 100 dB 或更多
與頻率無關的穩定 50Ω 輸入阻抗（低 VSWR）
最大輸入電壓 5Vrms
通過與 As-907（低失真帶通濾波器）一起使用，可以進行高精度諧波失真測量
作為測量振蕩器輸出和正弦波信號失真特性的濾波器
由于在中心頻率處有 100dB 或更多的衰減，因此只能測量失真分量。 可以高精度測量振蕩器的失真等。
用于音頻分析儀難以測量的頻率區域的失真測量
當與低失真帶通濾波器 As-907 結合使用時，它可以用作測量超過 1 MHz 頻率范圍失真的濾波器，這是音頻分析儀難以測量的。
元件和電路的應變特性可以比以往更準確地測量。
輸入/輸出連接器 BNC-R（輸入）/BNC-PR（輸出）
輸出阻抗 50Ω
最大輸入電壓 5Vrms
中心頻率 (fo) 1MHz (As-915-01)/2MHz (As-915-02)/5MHz (As-915-05)
10MHz (As-915-10) / 20MHz (As-915-20)
從 30MHz 到 100MHz 可定制
中心頻率精度 ±5%以內（±2% typ.）
衰減為 100dB 或更多（108dB 典型值）(As-915-01)
100dB 或更多（112dB 典型值）(As-915-02)
100dB 或更多（110dB 典型值）(As-915-03)
100dB 或更高（115dB 典型值）(As-915-05/As-915-20)
100dB 或更多（114dB 典型值）(As-915-10)
2fo 時的衰減 15dB 或更低（13dB 典型值）(As-915-01/As-915-02)
15dB 或更低（11dB 典型值）(As-915-05/As-915-10)
15dB 或更?。?0dB 典型值）(As-915-20)
3fo 衰減 12dB 或更低（8dB 典型值）(As-915-01/As-915-02)
12dB 或更低（5dB 典型值）(As-915-05/As-915-10)
12dB 或更低（6dB 典型值）(As-915-20)
輸入 VSWR 1.4 或更?。?.2 典型值）
外形尺寸 (mm) 主體：115 x 76 x 28（不包括突出部分）
最大：154 x 76 x 33
質量約0.5kg
評論
所有規格均假設負載為 50Ω。
除了 6 種中心頻率（1MHz、2MHz、3MHz、5MHz、10MHz、20MHz）外，還提供 30MHz、40MHz、50MHz 和 100MHz 演示模型。
