失真系數為 0.0001% 或更低的高性能 BPF
即使是方波也可以轉換成高質量的正弦波。

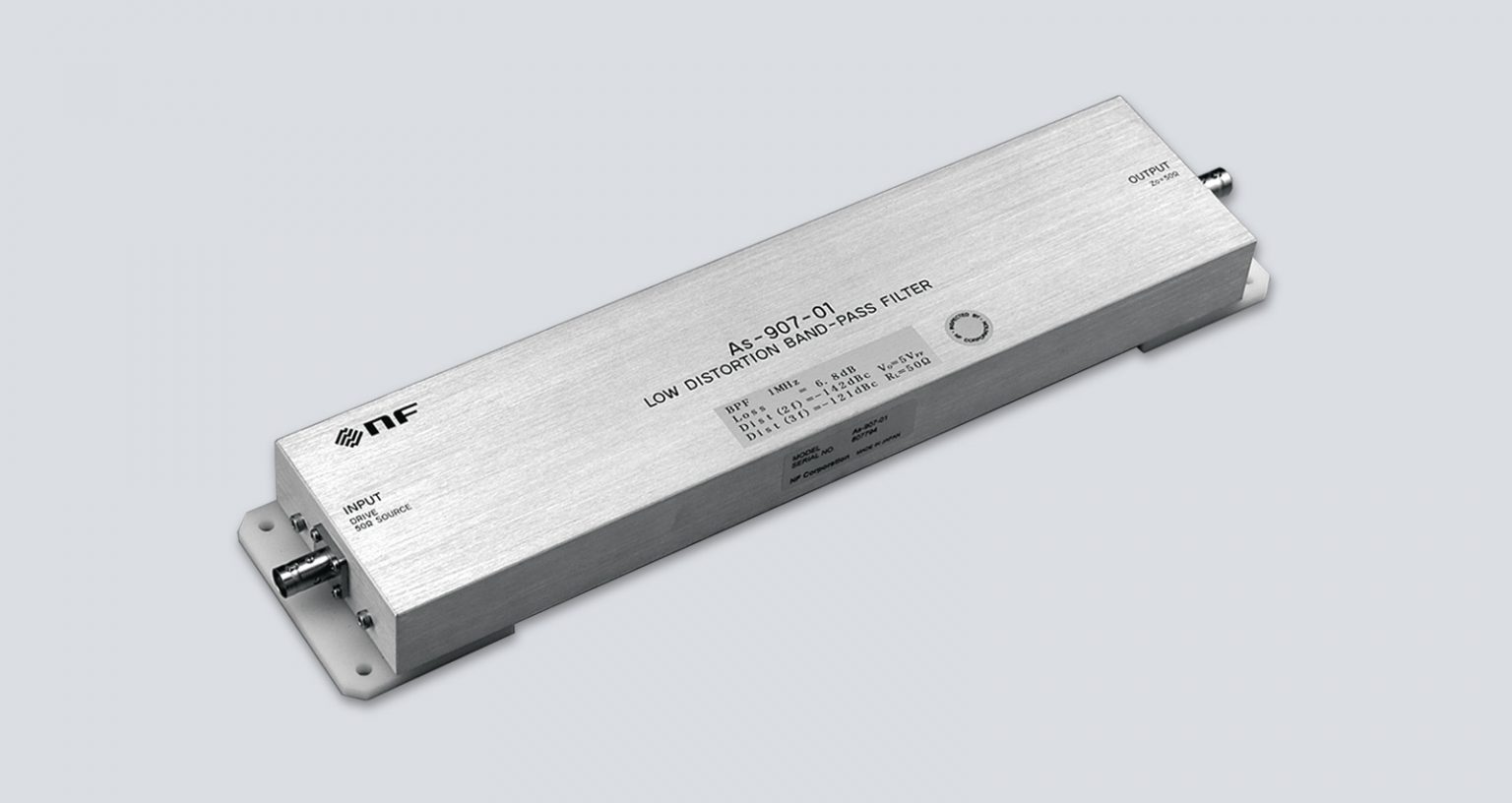

As-907 是一款帶通濾波器 (BPF),由 20 級 LC 型帶通濾波器組成,可最大限度地抑制濾波器本身的失真。
通過使用該設備,可以測量過去難以測量的高頻(超過 1MHz)的應變。
根據中心頻率的不同,有 6 種類型(1MHz、2MHz、3MHz、5MHz、10MHz、20MHz)。 30MHz到100MHz可定制。
無論頻率如何,輸出均為 50Ω 純電阻
二階衰減 96 dBc 或更多,三階衰減 110 dBc 或更多
二階和三階失真因數-120dBc以下
最大輸入電壓 5Vrms
可支持 20 位 A/D 轉換器評估的低失真率
結合輸入50Ω純電阻的低失真帶阻濾波器As-915,支持高達-120dBc的諧波失真因數測量
連接到振蕩器輸出并轉換為高質量正弦波
連接到振蕩器以創建 THD 大于 -120dBc 的正弦波。 可以使用超低失真正弦波進行評估和實驗。
作為 A/D 轉換器評估系統的濾波器
即使是方波也可以通過 As-907 轉換為低失真的正弦波。 通過用低抖動時鐘信號產生方波,可以獲得低抖動、低失真的正弦波,可以作為A/D轉換器評估的參考信號。
用于音頻分析儀難以測量的頻率區域的失真測量
當與低失真帶阻濾波器 As-915 結合使用時,它可以用作測量超過 1 MHz 頻率范圍失真的濾波器,這是音頻分析儀難以測量的。
元件和電路的應變特性可以比以往更準確地測量。
輸入/輸出連接器 BNC-R
輸出阻抗 50Ω
最大輸入電壓 5Vrms
中心頻率 (fo) 1MHz (As-907-01)/2MHz (As-907-02)/3MHz (As-907-03)
5MHz (As-907-05) / 10MHz (As-907-10) / 20MHz (As-907-20)
從 30MHz 到 100MHz 可定制
中心頻率精度 ±5%以內(±2% typ.)
衰減 fo 7.0dB±0.6dB (As-907-01)
5.5dB±0.6dB (As-907-02/As-907-05)
5.8dB±0.6dB (As-907-03)
4.5dB±0.6dB (As-907-10/As-907-20)
2fo 時的衰減 88 dBc 或更高 (As-907-01)/86 dBc 或更高 (As-907-02)/90 dBc 或更高 (As-907-03)
96 dBc 或更高 (As-907-05/As-907-10/As-907-20)
衰減在 3fo 110dBc 或更多
輸出 VSWR 1.4 或更低(1.2 典型值)(As-907-20 僅 1.5 或更低,1.2 典型值)
失真度(Vout=5Vp-p,負載50Ω)
二階失真:-120 dBc 或更小,三階失真:-120 dBc 或更小
外形尺寸 主體:315 x 76 x 28(不包括突出部分)
最大:351 x 76 x 33
質量約1kg
評論
輸入驅動至 50Ω 時的所有規格
請注意,基波也被衰減
