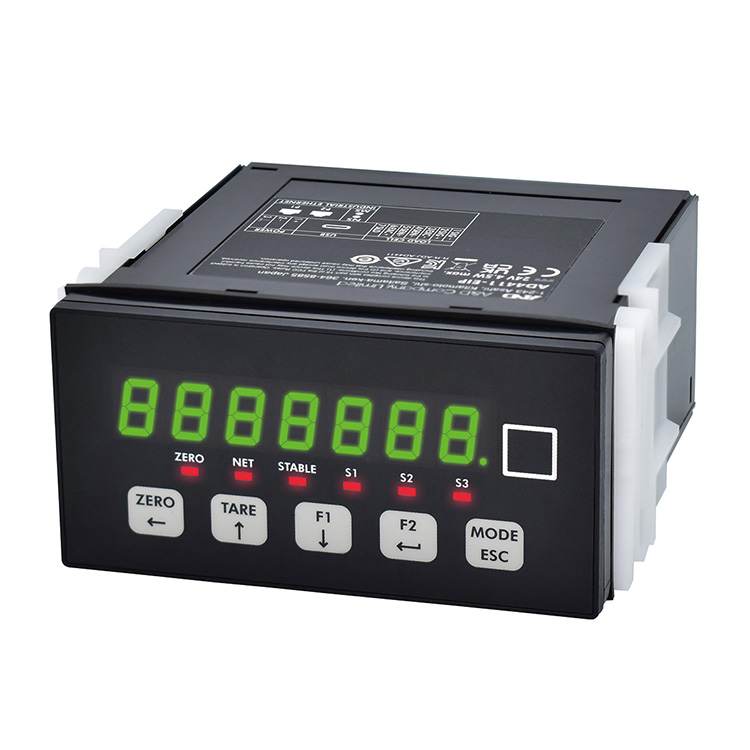

工業以太網稱重指示器
EtherNet/IP、PROFINET 和 EtherCAT 的 3 種類型
抗振稱重指示器
配備新開發的高性能數字濾波器
工業秤需要在振動很大的環境中進行準確測量。 因此,有必要從電氣、軟件和機械等各個方面采取對策來應對振動,例如模擬濾波器、移動平均處理和油阻尼器。
但是,這些對策普遍會減慢稱重秤的響應速度,因此要制造出兼具高精度和高速響應的稱重秤并非易事。
AD-4411系列配備了新高性能數字濾波器,可以在振動大的環境中同時實現高精度和高速響應,這在以前是很難做到的。
通過使用此功能,可以以低成本提高包含結構振動源的衡器的性能,例如自動衡器和CFW。 此外,由于不需要特殊的機械抗振結構,性?xún)r(jià)比和可維護性都大大提高。
型號名稱 | 產品代碼 | 一月代碼 | 言論 |
---|---|---|---|
AD-4411-EIP | AD4411-EIP | 4981046201179 | 用于以太網/IP |
AD-4411-PRT | AD4411-PRT | 4981046196307 | 對于普羅菲特 |
AD-4411-ECT | AD4411-ECT | 4981046196291 | 用于以太網貓 |
長處
?配備抗振高性能數字濾波器 ?專用于連接音序器的簡單設計
?高速(1,200次/秒)、高精度
?輕巧緊湊的機身,非常適合集成到控制面板等中。
?顯示單元防塵防水(面板安裝時)
?使用通用LAN電纜,可以輕松接線
WinCT4411
WinCT4411是一款Windows應用軟件,用于使用A&D制造的AD-4411系列備份內部設置和記錄數據。
使用市售USB電纜將PC上的USB端口連接到AD-4411。 它由USB供電,為AD-4411供電。
操作環境: 微軟?視窗? 10/11 .NET Framework 7.4.2
輸入靈敏度
0.15 μV/d 或更高(d = 最小標度)
零點調整范圍
-35mV~+35mV
稱重傳感器施加電壓
5VDC ±5%,120mA,帶遠程感應,多達350個6Ω稱重傳感器
溫度系數
零點:0.02μV/°C 典型值,±0.1μV/°C 最大值程:±3ppm/°C 典型值,±
15ppm/°C 最大值
非線性
F.S.的0.005%
最大測量電壓
35mV
模數轉換方法
三角積分法
內部分辨率
約16,000,000
最大顯示分辨率
999,999天
采樣速度
1,200次/秒
顯示
主顯示屏
LED(綠色),7 段 7 位,字符高度:10 毫米
在凈值(凈值)或總值(毛額)之間切換狀態顯示
LED(紅色)
□ 6 個標記標有 g、kg 和 t 單位
的貼紙
外部輸入/輸出
用于 AD-4411-EIP 的以太網/IP
PROFINET(用于AD-4411-PRT)
EtherCAT (用于 AD-4411-ECT)
USB(維護,通用)
權力
直流24V +10% -15%
功耗
最大 4.5W
工作溫度和濕度范圍
-10°C~40°C / 85%相對濕度以下(無冷凝)
外部尺寸
96(寬)×48(高)×98.5(深)毫米(包括突起)
質量
約220g
防塵防水
面板安裝時,顯示單元IP65(使用隨附的包裝)
