失真系數為 0.0001% 或更低的高性能 BPF

即使是方波也可以轉換成高質量的正弦波。

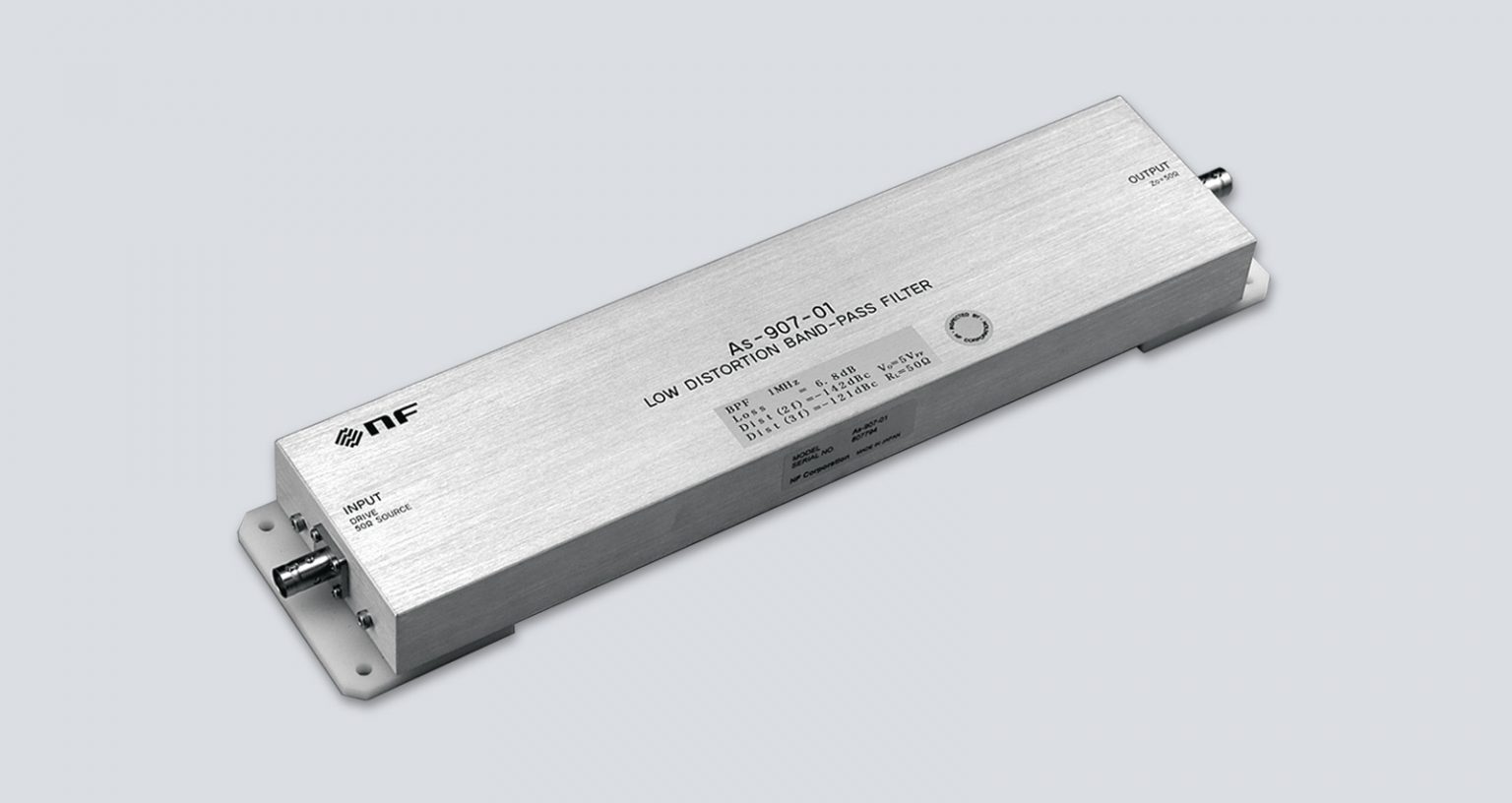

As-907 是一款帶通濾波器 (BPF)，由 20 級 LC 型帶通濾波器組成，可最大限度地抑制濾波器本身的失真。

通過使用該設備，可以測量過去難以測量的高頻（超過 1MHz）的應變。

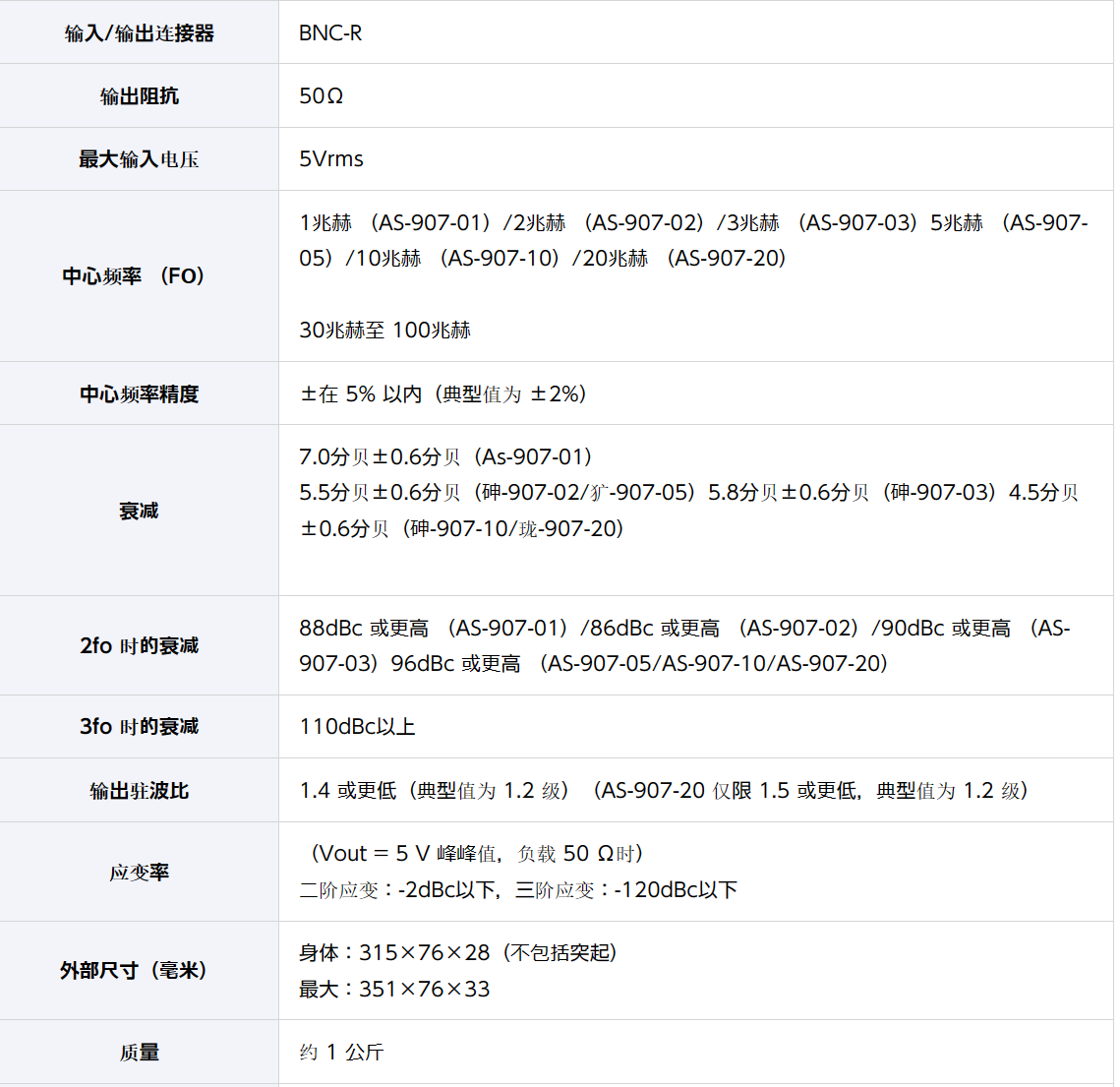

根據中心頻率的不同，有 6 種類型（1MHz、2MHz、3MHz、5MHz、10MHz、20MHz）。 30MHz到100MHz可定制。

無論頻率如何，輸出均為 50Ω 純電阻

二階衰減 96 dBc 或更多，三階衰減 110 dBc 或更多

二階和三階失真因數-120dBc以下

最大輸入電壓 5Vrms

可支持 20 位 A/D 轉換器評估的低失真率

結合輸入50Ω純電阻的低失真帶阻濾波器As-915，支持高達-120dBc的諧波失真因數測量

連接到振蕩器輸出并轉換為高質量正弦波

連接到振蕩器以創建 THD 大于 -120dBc 的正弦波。 可以使用超低失真正弦波進行評估和實驗。

作為 A/D 轉換器評估系統的濾波器

即使是方波也可以通過 As-907 轉換為低失真的正弦波。 通過用低抖動時鐘信號產生方波，可以獲得低抖動、低失真的正弦波，可以作為A/D轉換器評估的參考信號。

用于音頻分析儀難以測量的頻率區域的失真測量

當與低失真帶阻濾波器 As-915 結合使用時，它可以用作測量超過 1 MHz 頻率范圍失真的濾波器，這是音頻分析儀難以測量的。

元件和電路的應變特性可以比以往更準確地測量。
