日本NF 電阻調諧濾波器 SR/SRA系列 SR-4BL1
日期：2023-06-08 人氣：476 收藏
從各種電阻調諧濾波器中進行選擇

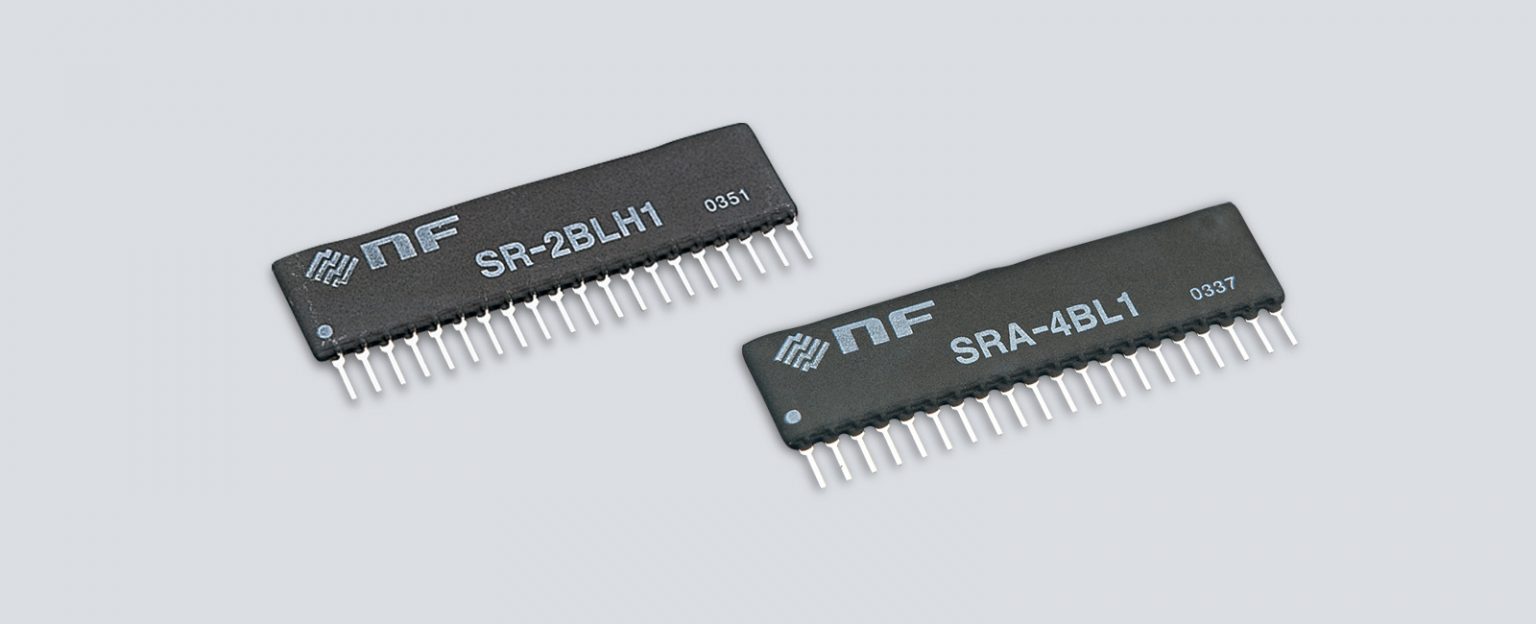

SR/SRA 系列是采用單列直插式封裝的電阻調諧濾波器。 截止（中心）頻率可以通過一個外部電阻器輕松設置，并且可以通過一個外部電容器將頻率擴展到低頻范圍。
濾波器類型包括低通、高通、帶通和帶阻（僅限 SR 系列），濾波器特性包括巴特沃斯和同步切比雪夫（低通、高通）。
您可以從種類繁多的 SR 系列中進行選擇。
SRA 系列是保持與傳統 SR 系列引腳兼容同時將消耗電流減少到 1 至 2mA，約為 1/10 的系列。 它可以在 ±2.5V 的最小電源電壓下工作，并且可以根據需要實現低功耗。
| 型號名稱 | 度 | 過濾器特性 | 衰減梯度 選擇性 （Q） | 攔截（中心）頻率 |
|---|---|---|---|---|
| 低通濾波器 LPF | ||||
| SR-4BL1 | 第四名 | 巴特沃思 | 24分貝/倍頻程 | 40赫茲~1.6千赫 |
| SR-4BL2 | 第四名 | 巴特沃思 | 24分貝/倍頻程 | 400赫茲~20赫茲 |
| SR-4BL3 | 第四名 | 巴特沃思 | 24分貝/倍頻程 | 5kHz~100kHz |
| SR-4FL1 | 第四名 | 切比雪夫聯盟 | 相當于 42dB/倍頻程 | 40赫茲~1.6千赫 |
| SR-4FL2 | 第四名 | 切比雪夫聯盟 | 相當于 42dB/倍頻程 | 400赫茲~20赫茲 |
| SR-4FL3 | 第四名 | 切比雪夫聯盟 | 相當于 42dB/倍頻程 | 5kHz~100kHz |
| 高通濾波器 HPF | ||||
| SR-4BH1 | 第四名 | 巴特沃思 | 24分貝/倍頻程 | 40赫茲~1.6千赫 |
| SR-4BH2 | 第四名 | 巴特沃思 | 24分貝/倍頻程 | 400赫茲~5赫茲 |
| SR-4FH1 | 第四名 | 切比雪夫聯盟 | 相當于 42dB/倍頻程 | 40赫茲~1.6千赫 |
| SR-4FH2 | 第四名 | 切比雪夫聯盟 | 相當于 42dB/倍頻程 | 400赫茲~5赫茲 |
| 低通和高通濾波器 LPF/HPF | ||||
| SR-2BLH1 | 第四名 | 巴特沃思 | 12分貝/倍頻程 | 40赫茲~1.6千赫 |
| SR-2BLH2 | 第四名 | 巴特沃思 | 12分貝/倍頻程 | 400赫茲~20赫茲 |
| SR-2BLH3 | 第四名 | 巴特沃思 | 12分貝/倍頻程 | 5kHz~100kHz |
| 帶通濾波器 BPF | ||||
| SR-1BP1 | 一階與一階 | 巴特沃思 | Q=5?50 ※ | 40赫茲~1.6千赫 |
| SR-1BP2 | 一階與一階 | 巴特沃思 | Q=5?50 ※ | 400赫茲~10赫茲 |
| SR-2BP1 | 一階與一階 | 巴特沃思 | Q=5 | 40赫茲~1.6千赫 |
| SR-2BP2 | 一階與一階 | 巴特沃思 | Q=5 | 400赫茲~10赫茲 |
| 帶消除濾波器 BEF | ||||
| SR-2BE1 | 一階與一階 | 巴特沃思 | Q=5 | 40赫茲~1.6千赫 |
| SR-2BE2 | 一階與一階 | 巴特沃思 | Q=5 | 400赫茲~10赫茲 |
Q=10、20、30、40、50 由指定引腳上的 GND 連接設置。
SRA系列
SR系列低功耗型（可在±2.5V）的電源電壓下工作）
| 類型 類型名稱 | 度 | 過濾器特性 | 衰減梯度 選擇性 （Q） | 攔截（中心）頻率 |
|---|---|---|---|---|
| 低通濾波器 LPF | ||||
| SRA-4BL1 | 第四名 | 巴特沃思 | 24分貝/倍頻程 | 40赫茲~1.6千赫 |
| SRA-4FL1 | 第四名 | 切比雪夫聯盟 | 相當于 42dB/倍頻程 | 40赫茲~1.6千赫 |
| 高通濾波器 HPF | ||||
| SRA-4BH1 | 第四名 | 巴特沃思 | 24分貝/倍頻程 | 40赫茲~1.6千赫 |
| SRA-4FH1 | 第四名 | 切比雪夫聯盟 | 相當于 42dB/倍頻程 | 40赫茲~1.6千赫 |
| 帶通濾波器 BPF | ||||
| SRA-2BP1 | 一階與一階 | 巴特沃思 | Q=5 | 40赫茲~1.6千赫 |
