便攜式、低成本的通用過濾器

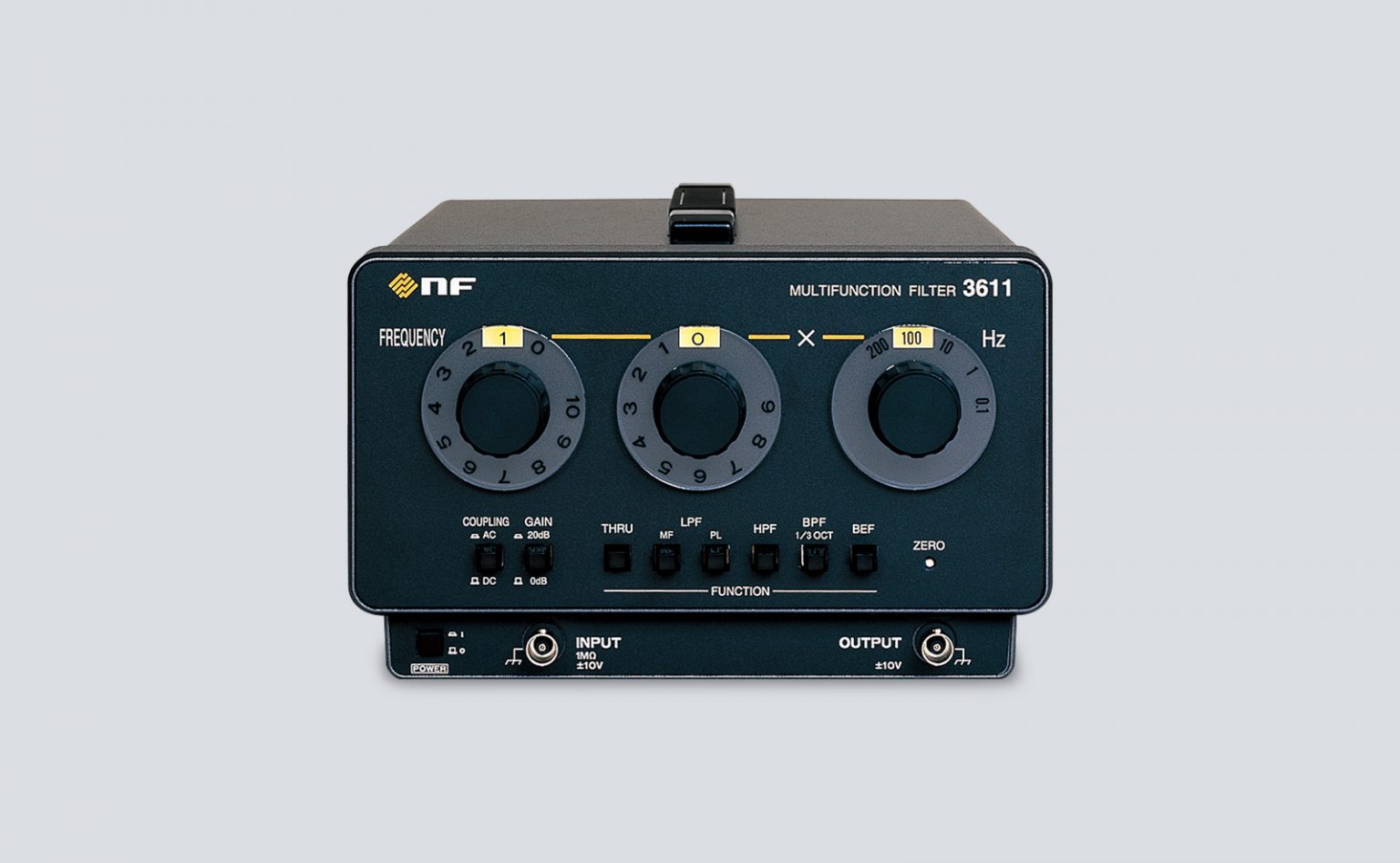

3611 是一款多功能可變頻率濾波器，允許您使用十進位刻度盤以兩位數設置截止頻率。

衰減斜率為 24dB/oct 的低通/高通、1/3 oct BW 帶通和帶阻濾波器特性可通過按鈕開關切換，通帶增益可設置為 0dB 或 20dB。

截止頻率 0.1Hz 至 21.8kHz，2 位十進制設置

5 種模式：LPF、HPF、BPF、BEF、THRU

LPF可在最大平坦度類型（MF）和相位線性類型（PL）之間切換

通帶增益0dB、20dB開關型

明確的可操作性

體積小、重量輕、價格低

截止頻率

截止頻率 0.1Hz 至 21.8kHz，頻率設置使用十進制撥盤設置為 2 位數字

豐富的過濾特性

提供具有 24dB/oct 衰減斜率的低通/高通、1/3 oct BW 帶通和帶阻。 每個特性都可以通過按鈕開關進行切換。

低通濾波器允許選擇最大平坦度 (MF) 和相位線性度 (PL)。

低通濾波器 (LPF)

只允許低于特定頻率的頻率通過的濾波器。 本儀器可選擇最大平坦度型（MF）和相位線性型（PL）。

高通濾波器 (HPF)

只允許高于特定頻率的頻率通過的濾波器。 在此設備中，最大平坦度類型具有最平坦的通帶。

帶通濾波器 (BPF)

只允許特定頻率成分通過的濾波器。 本機配備帶寬 (BW) 1/3 倍頻程 (oct) 濾波器。

帶阻濾波器 (BEF)

僅衰減特定頻率分量的濾波器。 本機配備了一個濾波器，可在中心頻率處提供 40dB 或更多的衰減。

通過（直通）

輸入放大器和輸出放大器不經濾波直接連接的一種模式。
