最大測量電壓600Vrms，用于逆變器和開關電源的環路增益測量。

可以使用連接到商用電源的非絕緣 PFC 電路進行測量。

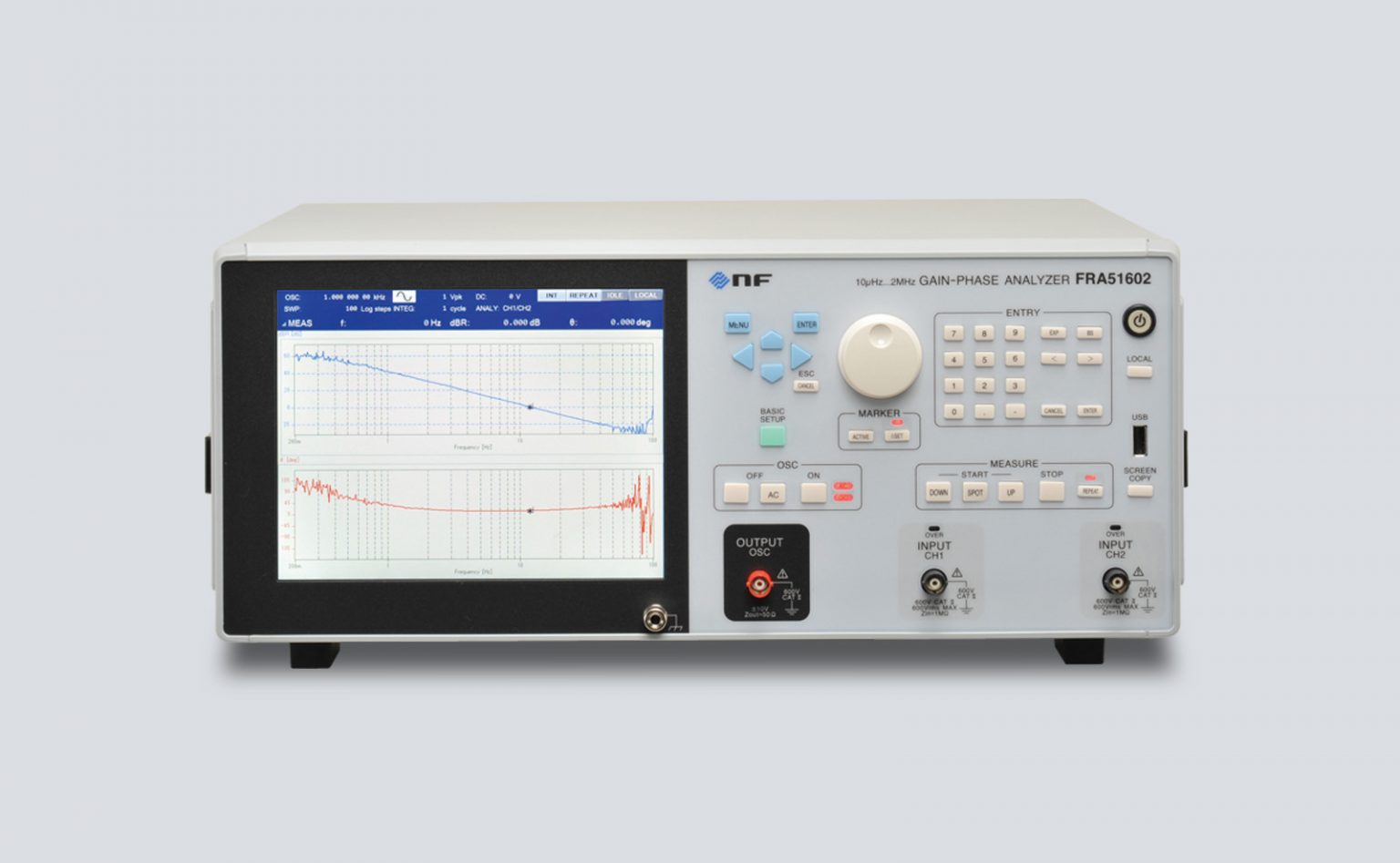

增益相位分析儀 FRA51602 是一款用于增益相位測量的專用設備。 利用數字傅里葉積分法優異的噪聲抑制特性，可以在短時間內高精度地測量被測物體的幅度和相位。

隔離/最大輸入電壓 600V CAT II / 300V CAT III 兼容。 與傳統型號相比，可以測量更高電壓的信號。

此外，它配備了各種提高工作效率的新功能，例如可以輕松搜索測量值的標記搜索功能，以及按數字順序讀出設置存儲器內容并執行掃描的順序測量測量。

測量頻率 10μHz～2MHz

測量速度 0.5ms/點

基本精度增益 ±0.01dB，相位 ±0.06°

隔離 600V CAT II/ 300V CAT III

動態范圍 140dB

有用的功能

序列測量

標記搜索功能

群時延測量

頻率變化時的相位控制

自動量程、延時功能、幅度壓縮功能等

技術指導

FRA 的工作原理

增益相位測量儀器廣泛用于伺服控制領域，例如評估光學拾取器和數碼相機的圖像穩定機構，以及電力電子領域，評估各種開關電源的穩定性。

非隔離 PFC 電路的環路增益測量

DC-DC轉換器環路增益測量

電動執行器的機械伺服評價（機械伺服特性）
