用于電化學領域的伺服分析、共振分析、阻抗測量。

用于集成到生產線和系統中。

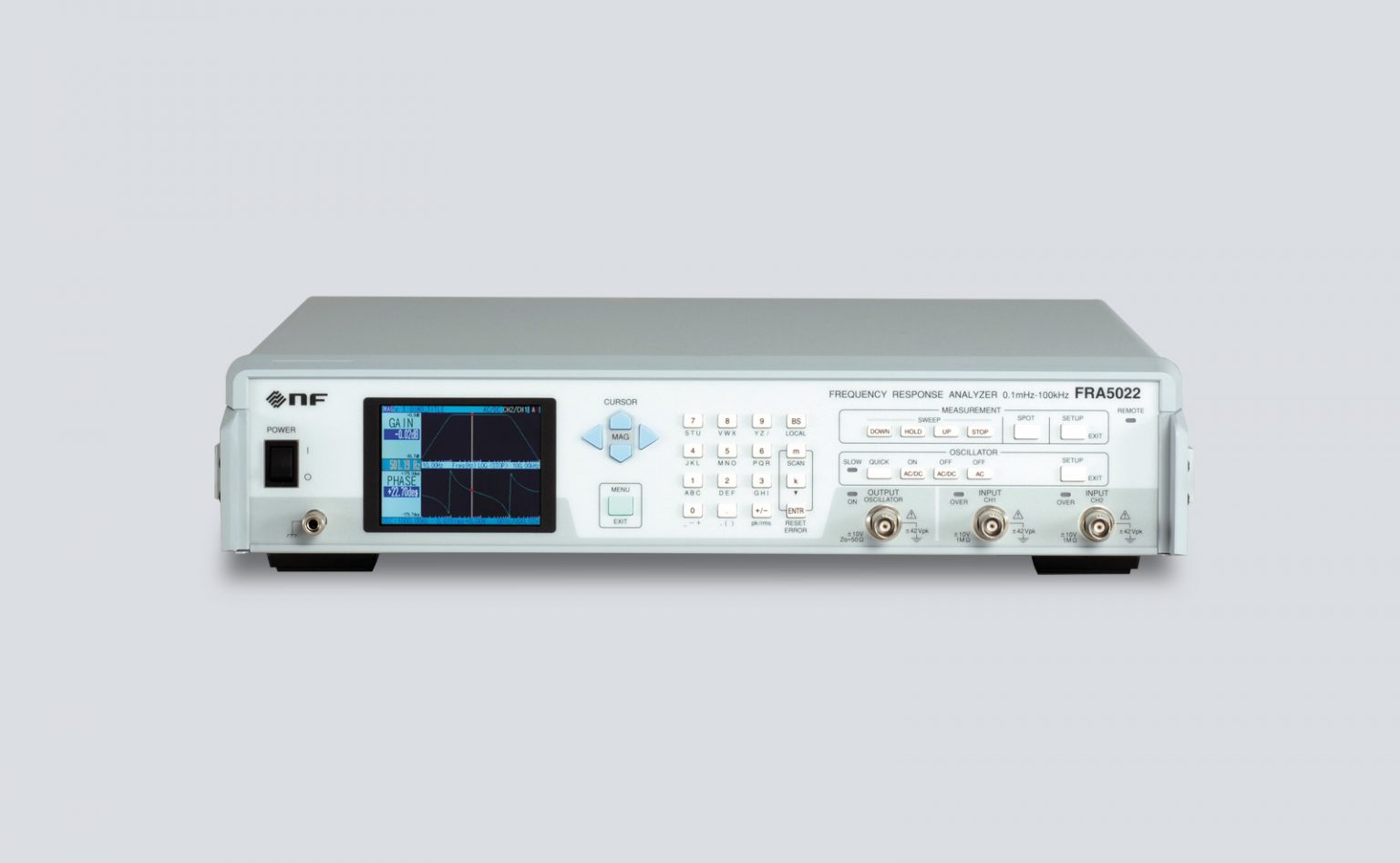

FRA5022是一款頻率特性分析儀，測量頻率為0.1mHz至100kHz。 操作簡單易用，薄型外殼節省空間的設計使其適用于生產線和系統集成。

頻率響應分析儀（FRA）是利用數字傅立葉積分法優良的噪聲消除特性，高精度測量被測對象的頻率響應的裝置。 用于伺服系統、開關電源的穩定性評價、交流阻抗測定等電子電路、電子材料、機械、電化學等廣泛領域的各種用途。

主要特點

測量頻率 0.1mHz ~ 100kHz

幅度精度±0.05dB，相位精度±0.3°

動態范圍>120dB

自動量程

輸入輸出隔離

2通道同步采樣

包括數據顯示軟件

薄型外殼（高度 88mm）

主要特點

增益精度±0.05dB，相位精度±0.3°

數字傅里葉計算方法和自校準功能始終實現高精度測量。

測量頻率 0.1mHz 至 100kHz

涵蓋電化學測量和機械系統伺服分析的最佳頻率范圍。 適用于廣泛的應用。

動態范圍>120dB

自動量程和高分辨率 A/D 轉換器可確保寬動態范圍。 即使輸入電平發生較大變化也能進行可靠測量。

輸入輸出隔離

振蕩器輸出和分析部分的每個輸入都在外殼與輸入和輸出之間絕緣，這有利于伺服回路測量中的信號注入，并防止設備損壞和錯誤連接引起的錯誤。

減少極低頻率的測量時間

同時2通道采樣縮短了電化學領域超低頻范圍內的測量時間。

快速設置切換

一鍵切換多個預設設置。 重點放在作為生產線設備的易用性上。

薄型外殼，非常適合嵌入

88 毫米 (2U) 的超薄機箱可節省空間，是整合到機架系統中的理想之選。

配備彩色顯示器

配備3.5英寸彩色液晶顯示器，測量結果可以圖形（伯德圖）和數字顯示。

數據顯示軟件

標配軟件，可將測量數據導入 PC 并以圖表形式顯示。 除了各種圖形顯示外，測量數據還可以以 CSV 格式保存。

適用于：

開關電源環路特性測量

磁盤伺服特性測量

壓電元件的諧振特性測量

電化學電池的交流阻抗測量

電子電路、電子零件、電子材料、電化學、機械、振動等廣泛領域
