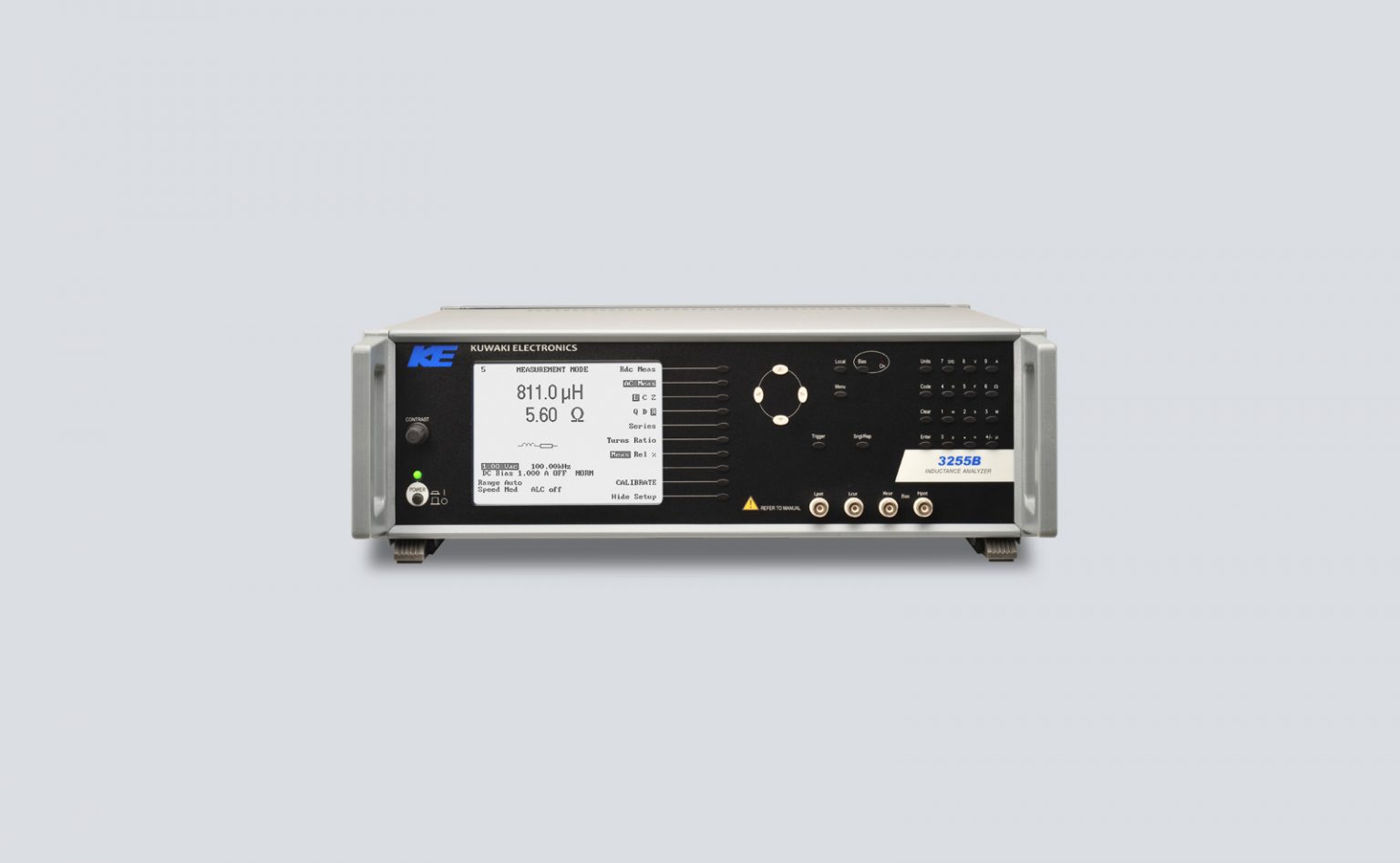

電感分析儀適合測量疊加直流偏壓

DC疊加測量從20Hz到最大1MHz，最大250A

測量頻率范圍

3255B：20Hz 至 500kHz

3255BQ：20Hz 至 1MHz

基本精度 0.1%

測量參數 Z、θ、L、C、Rac、Rdc、Q、D、匝數比

量測訊號電平1mV to 10Vrms (open), 50 μA to 200mArms (short), 帶ALC

直流偏置 1mA 至 1A（內部）

最大 250A（外部，帶直流偏置電流源 3265B）

動作模式

阻抗測量模式

多頻率模式（最多8個頻率的主要參數的PASS/FAIL判斷）

接口 GPIB 或 BIN 輸出處理器（非隔離或隔離 24V）

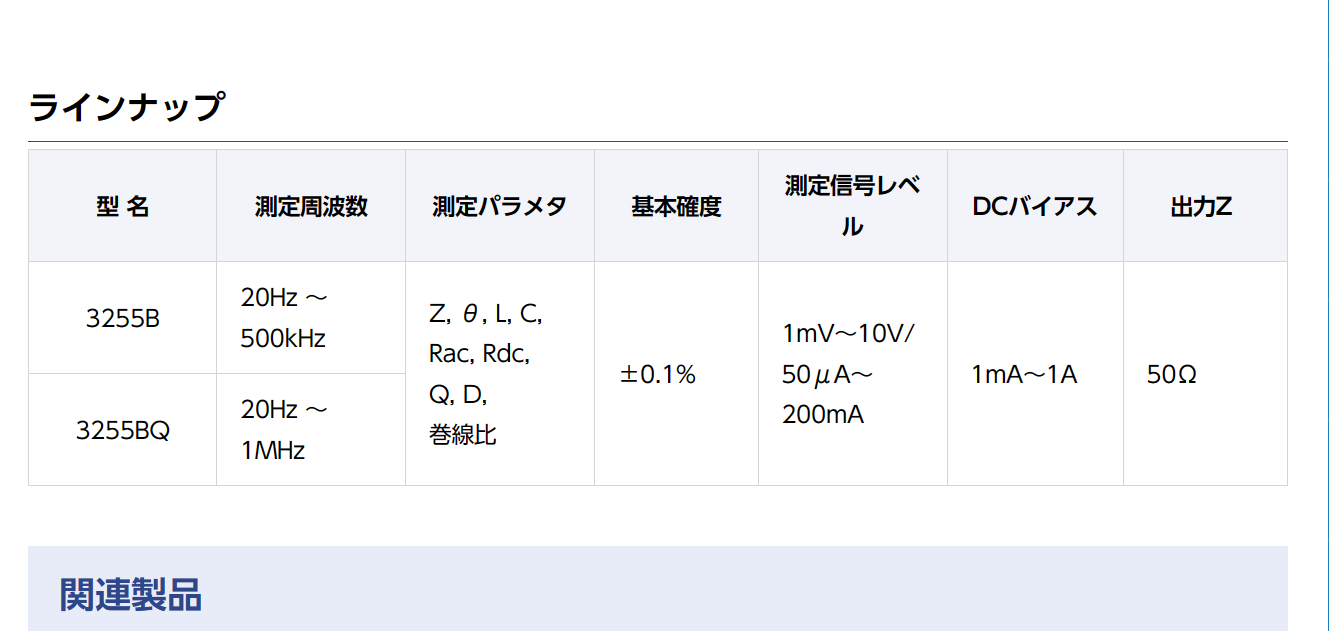

型號名稱 測量頻率 測量參數 基本精度 測量信號電平 直流偏置 輸出 Z

3255B 20Hz ~ 500kHz Z、θ、L、C、

RAC, RDC,

匝數比 ±0.1% 1mV 至 10V/

50μA 至 200mA 1mA 至 1A 50Ω

3255BQ 20Hz 至 1MHz
