測量頻率高達120MHz，基本精度0.05%，多種分析功能，大電流直流疊加測量。

測量頻率范圍 20Hz ~ 5MHz / 10MHz / 15MHz / 20MHz / 30MHz / 50MHz / 120MHz，7個型號

基本精度 0.05%

阻抗測量范圍：20mΩ 至 150MΩ（10% 精度）

測量參數 Z、θ、C、D、L、Q、R、X、G、B、Y（串行/并行）

測量信號電平電壓：10mVrms～1Vrms，電流：200μArms～20mArms

直流偏置（可選）

0V 至 +40V / 0mA 至 ±100mA 或 -40V 至 +40V

與專用電流源6565系列組合，可疊加最大40A的直流偏壓。

動作模式

分析模式

掃描（頻率/測量信號電平/直流偏置）、等效電路估計*1

儀表模式（固定測量條件、單次、重復測量）

多次測量模式*1（在預設測量條件下順序測量）

復平面顯示測試功能*1、材質測試功能*1

8.4 英寸彩色 TFT 大屏幕和觸摸屏

界面

GPIB、USB、LAN、VGA、USB 存儲器、BIN 輸出處理器

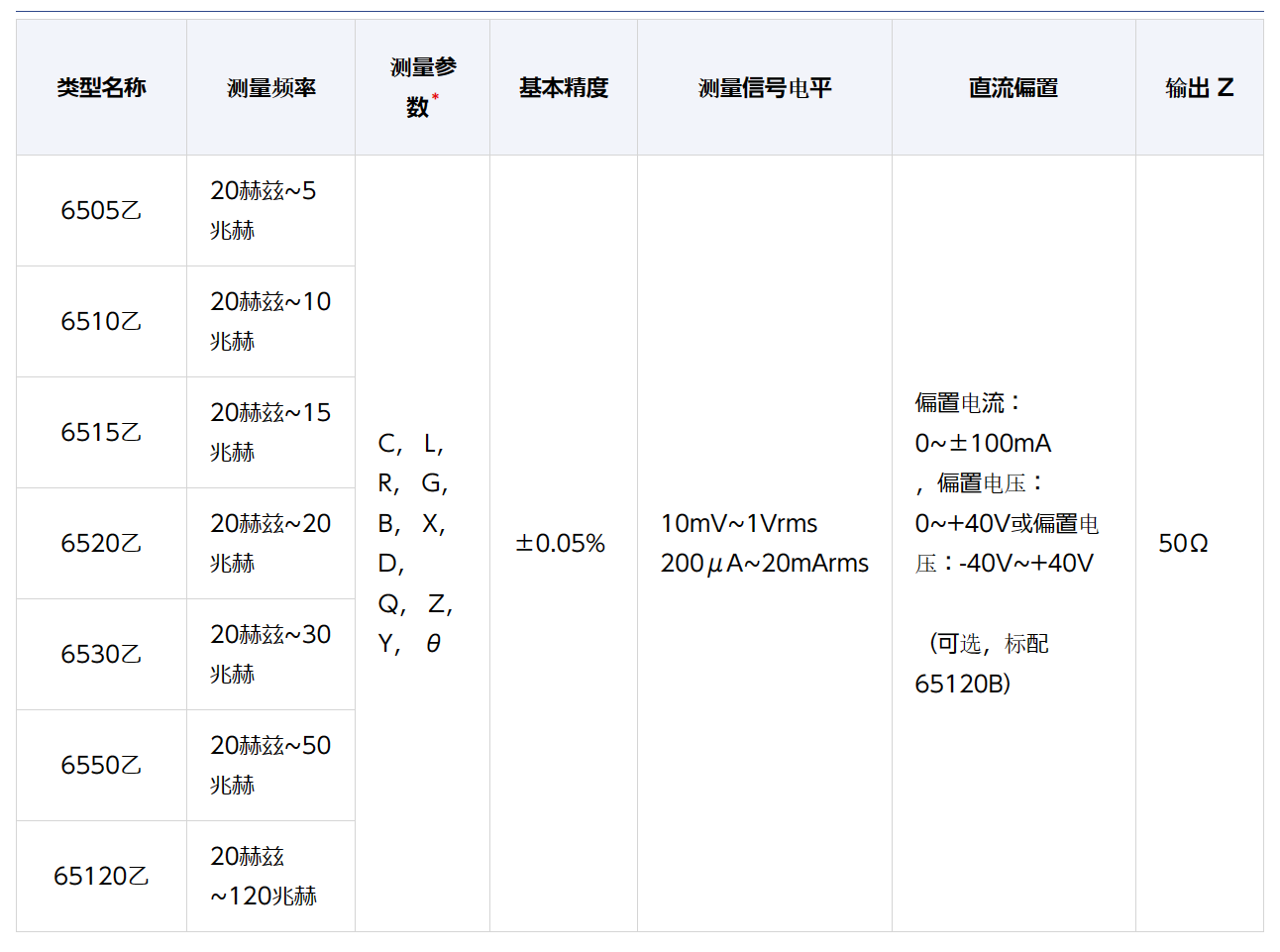

型號名稱 測量頻率 測量參數* 基本精度 測量信號電平 直流偏置 輸出 Z

6505B 20Hz 至 5MHz C、L、R、G、B、X、D、Q、Z、Y、θ ±0.05% 10mV 至 1Vrms

200μA 至 20mArms 偏置電流：0 至 ±100mA

和偏置電壓：0至+40V

或偏置電壓：-40V 至 +40V

（選項，65120B 的標準設備）50Ω

6510B 20Hz 至 10MHz

6515B 20Hz 至 15MHz

6520B 20Hz-20MHz

6530B 20Hz-30MHz

6550B 20Hz-50MHz

65120B 20Hz 至 120MHz
