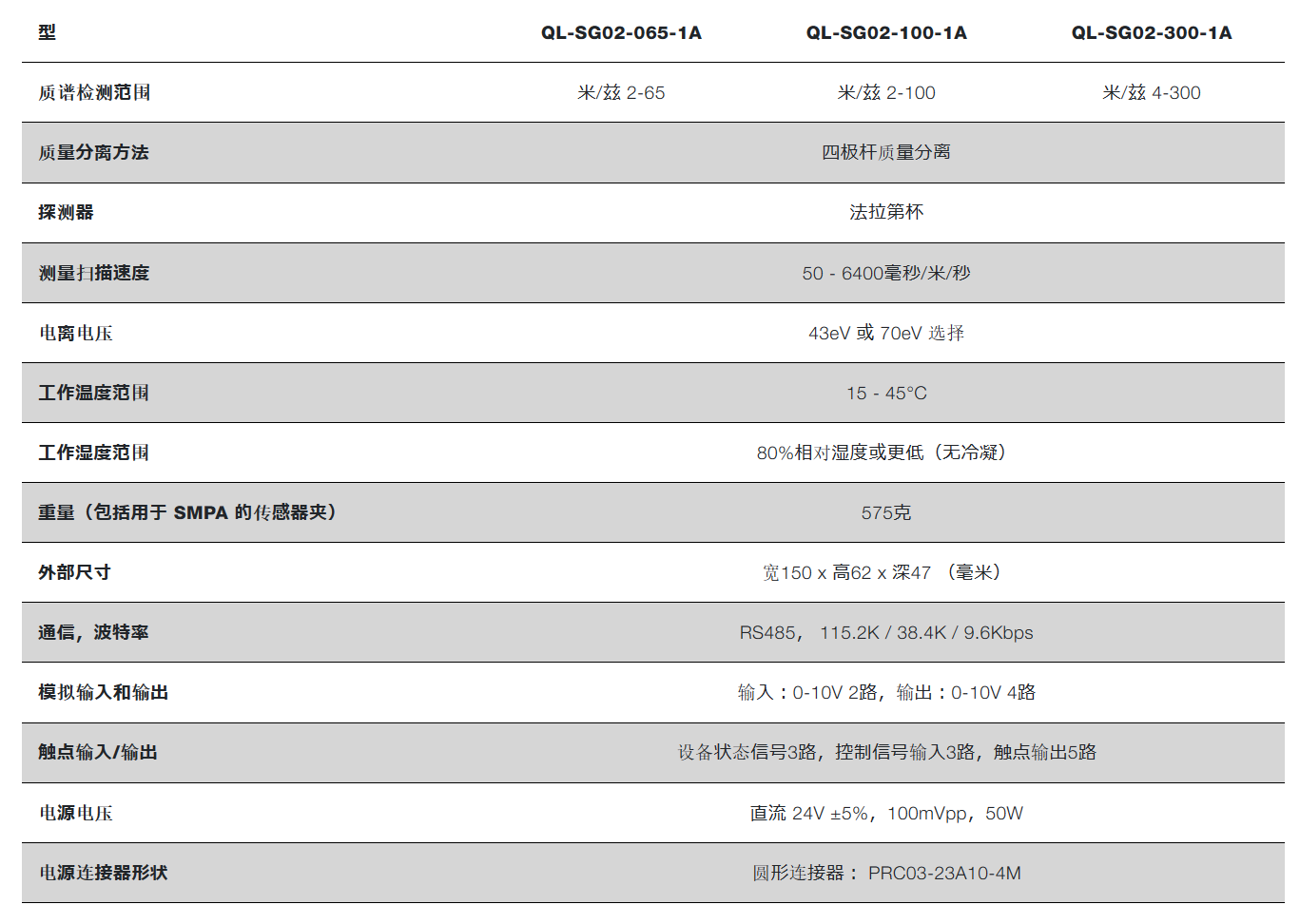

| 型 | QL-SG02-065-1A | QL-SG02-100-1A | QL-SG02-300-1A |
|---|---|---|---|
| 質譜檢測范圍 | 米/茲 2-65 | 米/茲 2-100 | 米/茲 4-300 |
| 質量分離方法 | 四極桿質量分離 | ||
| 探測器 | 法拉第杯 | ||
| 測量掃描速度 | 50 - 6400毫秒/米/秒 | ||
| 電離電壓 | 43eV 或 70eV 選擇 | ||
| 工作溫度范圍 | 15 - 45°C | ||
| 工作濕度范圍 | 80%相對濕度或更低（無冷凝） | ||
| 重量（包括用于 SMPA 的傳感器夾） | 575克 | ||
| 外部尺寸 | 寬150 x 高62 x 深47 （毫米） | ||
| 通信，波特率 | RS485， 115.2K / 38.4K / 9.6Kbps | ||
| 模擬輸入和輸出 | 輸入：0-10V 2路，輸出：0-10V 4路 | ||
| 觸點輸入/輸出 | 設備狀態信號3路，控制信號輸入3路，觸點輸出5路 | ||
| 電源電壓 | 直流 24V ±5%，100mVpp，50W | ||
| 電源連接器形狀 | 圓形連接器： PRC03-23A10-4M | ||

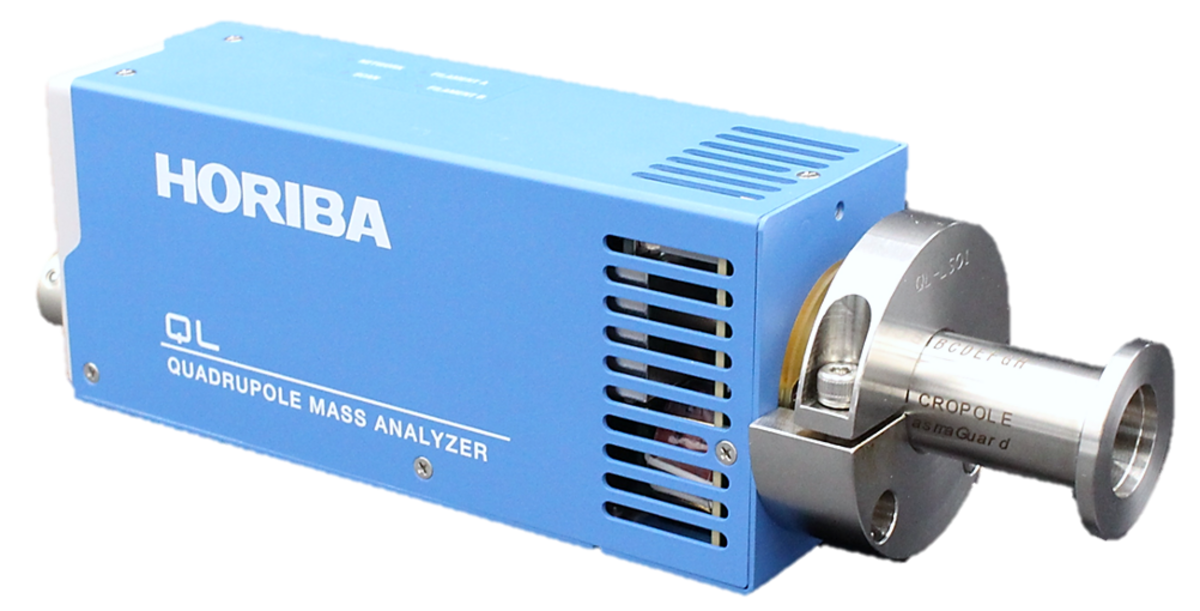

尺寸小
尺寸為其他公司的20/1，傳感器單元尺寸僅為5厘米。 非常適合嵌入設備中。獨特的結構傳感器 配備 16 個四極桿截面和9 根電極棒，盡管尺寸小，但靈敏度高。
低真空（高壓）操作
對于總壓力高達 0.5 Pa 的測量（對于 2-65 m/z 傳感器），不需要額外的差速排氣系統。傳感器可由用戶更換 經過校準的濾波器可在現場輕松更換，無需拆卸儀器。
通信 一臺PC上安裝了隨附的專用軟件，可通過RS-1通信連接多達485臺設備。 它還具有適合設備嵌入的模擬輸入和輸出。
專用軟件 專為 QL-SG02 開發的用戶友好型微極掃描儀TM 2 軟件?？蓪崿F(xiàn) QL-SG02 控制、數據采集、可視化和分析。
型號MPA8-7-2/65C SMPA8-7-2/65C
SMPA8-7-2/65KMPA8-5-2/100C SMPA8-5-2/100C
SMPA8-5-2/100KSMPA8-5-2/100CR
SMPA8-5-2/100KRMPA8-1-4/300C SMPA8-1-4/300C
SMPA8-1-4/300K測得的上壓 （N2）*10.5帕0.2帕0.1帕0.2帕最大工作壓力 （N2）*20.9帕0.6帕0.1帕0.4帕最小感應分壓 （N2）5.0×10-6帕 （70eV）分辨率（半寬：N2）1.2±0.3米/赫單位1.0±0.3米/赫單位1.5±0.3米/赫單位1.8±0.3米/赫單位烘烤溫度
（解吸時的 SG）350°C烘烤溫度
（SG 連接）150°C連接配合法蘭ISO-KF16 （NW 16）， CF34 （ICF 34）重量MPA：CF34法蘭50g SMPA：ISO-KF16法蘭50g SMPA：CF34法蘭70g
不銹鋼：ISO-KF16 法蘭 50g SMPA：CF34 法蘭 70g
MPA：CF34法蘭50g SMPA：ISO-KF16法蘭50g SMPA：CF34法蘭70g
燈絲Y2O3/2個3%Re/W 2個Y2O3/2個
