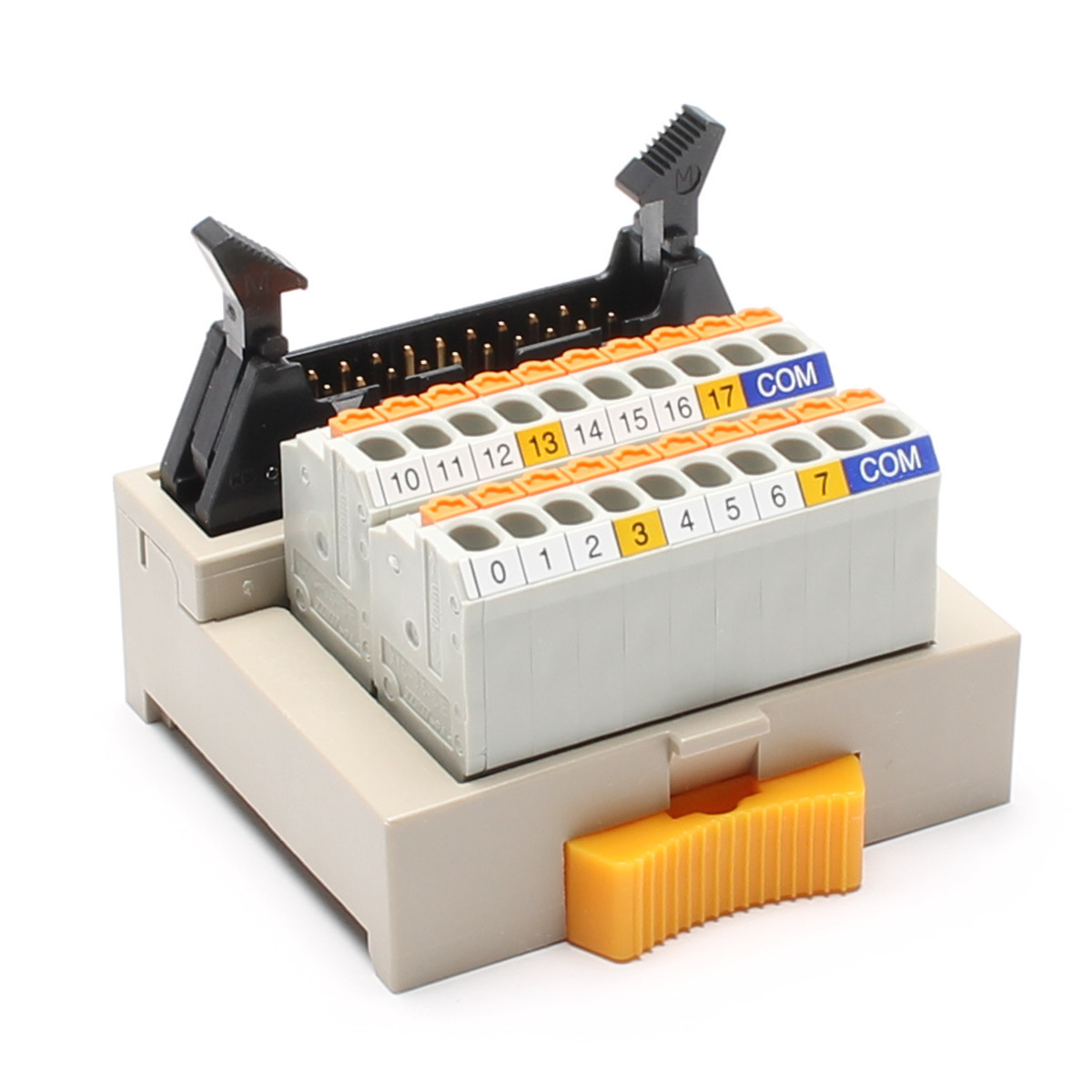

接口（連接器端子排）/彈簧鎖型/彈簧鎖型

PCX-1H20-TB20-M-XY

連接器制造商 Hirose Electric Co., Ltd.連接器規格 MILPLC制造商三菱電機株式會社PLC系列FX接線端子極數 20端子間距 3.5mm安裝方式 僅限 DIN 導軌安裝連接方式 彈簧鎖尺寸（寬度）49.50mm

[什么是音序器兼容類型？]通過在端子部分對齊每個公司的序列器的信號名稱來簡化布線可以用 1:1 電纜連接到每個制造商的音序器！有兩種類型：不帶分支的 34 極型和帶分支端子的 40 極型。【34極無分支型】最低要求的端子極數為34，使接線更容易，并減少分支時的錯誤和錯誤接線。空白處可寫單位名稱等！連線后還可以查看上下兩行的姓名編號！【40極帶分支端子型】通過將向 PLC 側供電的 COM 端子加工成一個板上，減少了接線工時。* 根據每個 PLC 制造商的輸入單元的用途，連接 +/-。備有4P輸入COM端子！請用于下一個單元的分支。提供服務 (COM) 終端。 是獨立的4P普通接線端子。 請將其用于分支、中繼等。*如果您不需要使用它，請將其保留為空終端。我們準備了 4P +/- 電源端子給 PLC 端供電。 請使用它來分支到下一個單元。[安裝導軌后如何移動本機]該裝置具有無需任何緊固件即可固定在導軌上的結構。安裝導軌后，如需根據工作情況移動機組，可按下鎖定按鈕松開導軌固定機構。單位可以移動。*請注意，如果您在未按下鎖定按鈕的情況下強行移動本機，可能會損壞導軌。
