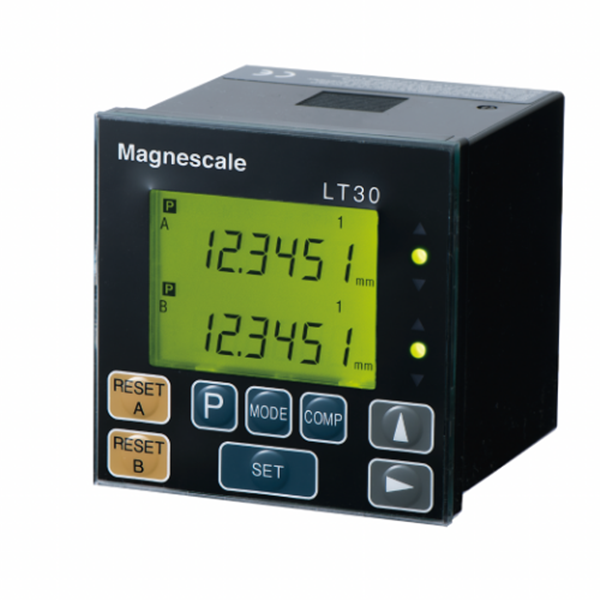

配備0.1 μm的顯示分辨率，對應于小型高精度數字測量?jī)xDK800S系列的最小分辨率。最小顯示分辨率：0.1μm原點檢測功能所有模型的通過/失敗判斷輸出。 數據可以 BCD 和 RS-232C 類型輸出。小巧輕便：DIN 標準 (W72mm x H72mm)比較器功能重置/預設功能當超過最大響應速度或測量單元未正確連接時發出警報功能保存設置2通道加法/減法（僅限2CH類型）
| 主要規格 | |||||||
|---|---|---|---|---|---|---|---|
*1 I/O 連接器：輸入：復位、峰值保持啟動、峰值保持暫停、RS 觸發器（僅限 RS-232C 型號）/輸出：通過/失敗確定（光耦合器） 內容如有更改，恕不另行通知。 | |||||||
| 類型名稱 | LT30-1G | LT30-1GB | LT30-1GC | LT30-2G | LT30-2GB | LT30-2GC | |
| 顯示 | 6 位，背光 LCD，模式顯示 | ||||||
| 輸入/輸出 | 輸入長度測量單元 | 1 CH | 2 CH | ||||
| I/O連接器*1 | ○ | ||||||
| BCD*2 | – | ○ | – | – | ○ | – | |
| RS-232C*3 | – | – | ○ | – | – | ○ | |
| RS-TRG*4 | – | – | ○ | – | – | ○ | |
| 重置功能 | 重置鍵和外部輸入（I/O 連接器） | ||||||
| – | – | RS-232C 命令 | – | – | RS-232C 命令 | ||
| 預設功能 | 使用預設鍵設置預設值，使用重置鍵調用 | ||||||
| – | – | 使用 RS-232C 命令設置和調用 | – | – | 使用 RS-232C 命令設置和調用 | ||
| 比較器功能 | 從三級比較器前面板的鍵確定比較器值設置是否通過：LED 顯示和 I/O 連接器輸出（光耦合器） | ||||||
| – | 可設定4種比較值 （鍵輸入），切換為BCD端子 | 使用 RS-232C 命令設置 | – | 可設定4種比較值 （鍵輸入），切換為BCD端子 | 使用 RS-232C 命令設置 | ||
| 峰值保持功能 | 通過最大值、最小值和 P-P 值 I/O 連接器的開始輸入開始測量/暫停輸入以停止更新 | ||||||
| – | – | RS-232C 可設置和啟動 | – | – | RS-232C 可設置和啟動 | ||
| 輸入分辨率 | 0.0001 毫米、0.0005 毫米、0.001 毫米、0.005 毫米、0.01 毫米可供選擇 | ||||||
| 顯示分辨率 | 0.0001 毫米、0.0005 毫米、0.001 毫米、0.005 毫米、0.01 毫米可供選擇 | ||||||
| 方向 | 可切換 | ||||||
| 原點功能 | 有無使用選擇 （ 使用時 ， 在接通電源的同時等待原點信號輸入 ） | ||||||
| 最大響應頻率 | 20 MHz（A 相和 B 相之間的相位差） | ||||||
| 和差功能 | – | A+B、A-B、B-A的選擇通過方向設定對應 | |||||
| 報警 | 速度和斷開（LCD 上顯示的所有 I/O 連接器的比較輸出“ H” （OFF）） | ||||||
| – | BCD 報警端子“H” （OFF） | – | – | BCD 報警端子“H” （OFF） | – | ||
| 保存數據 | 分辨率、方向、比較器值、預設值、每種模式等 | ||||||
| – | BCD 極性傳輸速率等 | – | – | BCD 極性傳輸速率等 | – | ||
| 鑰匙鎖定功能 | 長按數字選擇鍵可鎖定/解鎖鍵 | ||||||
| 溫度范圍 | 使用：0~40°C，保存：-10~50°C | ||||||
| 功耗*5 | 5 W | 5.5 W | 5 W | 8.5 W | 9 W | 8.5 W | |
| 質量 | 約 200 g | 約 230 g | 約 220 g | 約 210 g | 約 270 g | 約 230 g | |
| 電源 | 電源輸入連接器（3 針）：DC9.0-26.4 V | ||||||

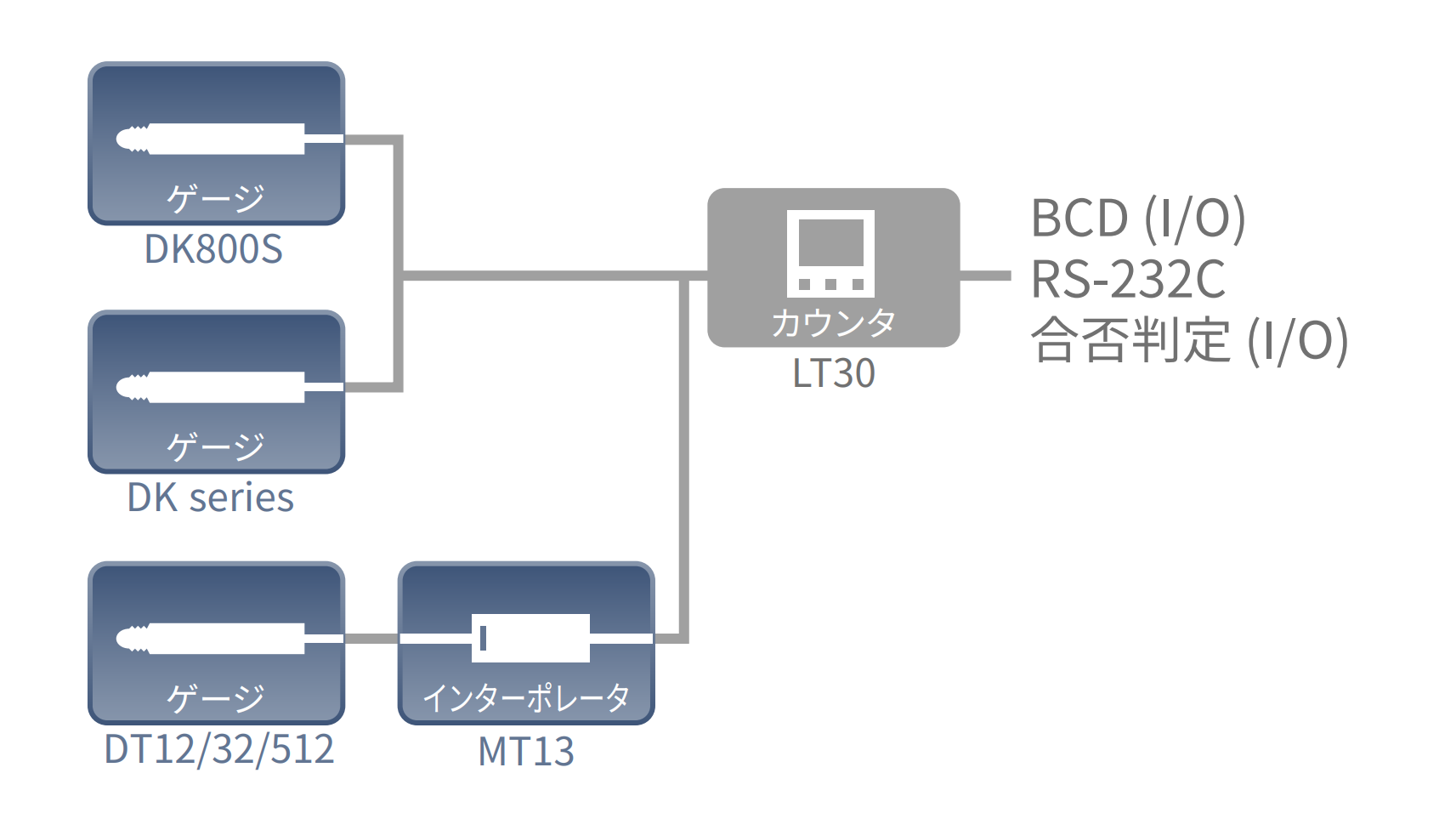

| 適合長度測量單元 | DK800S 系列，DK 系列 | ||||||
外形尺寸圖
| 產品名稱 | 2D | 3D | |
|---|---|---|---|
| LT30 | 1G | Download | － |
| LT30 | 1GB | Download | － |
| LT30 | 1GC | Download | － |
| LT30 | 2G | Download | － |
| LT30 | 2GB | Download | － |
| LT30 | 2GC | Download | － |
配件
LT30
輸出電纜
| DZ252 | RS-232 輸出 D-sub 9 針母連接器（用于 LT 系列和 MG 系列） | |
| DZ253A | RS-232C 輸出 Dsub25 引腳公連接器（用于 LT 系列和 MG 系列） | |
| DZ254 | RS-232C 輸出 預斷開電纜（用于 LT 系列和 MG 系列） | |
