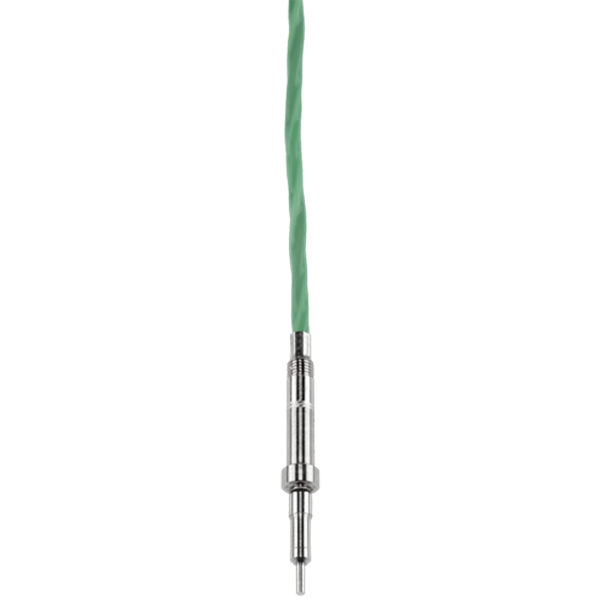

腔體壓力和溫度傳感器(?1 mm,2000 bar,200°C)/6188A
6188A
壓力和溫度組合傳感器測量同一區域的型腔壓力和接觸溫度。
壓力范圍:0 … 2000 bar
溫度范圍:0 ... 200°C(K 型)
與奇石樂 6183 型傳感器兼容的安裝尺寸
可由奇石樂更換的傳感器電纜
K 型熱電偶
用于模腔壓力和溫度的 6188A 型傳感器的前部直徑為 1 毫米。 壓力作用在傳感器的整個前部并傳輸?shù)骄w測量元件,該元件產生成比例的電荷(pC = 皮庫侖)。 它在放大器中轉換為電壓 (0 ... 10 V),然后可用作放大器輸出。 熔體的接觸溫度由一對 K 型 (NiCr-Ni) 熱電偶在傳感器前端測量。 傳感器正面無法加工。 傳感器尺寸小導致溫度傳感器的響應時間短。 堅固的組合電纜將壓力信號和溫度信號饋送到兩個連接器。 不帶連接器的傳感器(6188AAG 型)可用于多腔模具。 然后可以將充電電纜連接到 1708A 或 1710A 型的多通道連接器,并將兩個溫度導體連接到 2205B 型的溫度放大器。
6188AAG
6188AASP
