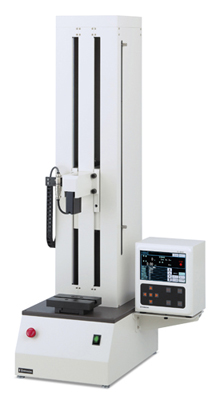

SDT-503NB型 電動拉伸壓縮測試儀
日期：2021-01-07 人氣：827 收藏
 |
|
SDT-503NB型是電動拉伸壓縮測試儀，可以測量最大5 kN的各種負載。
具有最大負載能力的臺式單柱拉伸壓縮測試儀。
■特征
○拉伸壓縮測試儀具有臺式單柱的最大負載能力。
○適用于行程較大的測試。
○可以使用專用軟件進行數據處理。（選件）
■主要應用
○中載荷的各種材料測試○
小型機器零件的評估測試
■選件
○也可以按訂單更改行程。
○模擬量/打印機外部輸出
連接到模擬記錄儀時，可以處理負載和位移（10V / FS）。專用打印機的規格中需要打印機輸出選項。
|
■標準規格| 模型 | SDT-503NB-□ * 1 | | 最大負荷 | 5kN | 有用的功能 | 測試條件內部存儲器保持功能
峰值/谷值保持功能
循環操作功能
斷點檢測功能
起點檢測功能
自動取消/自動進給功能
自動原點返回功能
結果通過/失敗判斷功能 | | 負荷顯示 | 請參閱“負載范圍規格”表請參閱
“按型號劃分的負載范圍組合表” | | 最小單位 | | 負載精度 | JIS 1級試驗機（測量指令值的±1％以內） | | 最小排量單位 | 0.01毫米 | | 驅動系統 | 交流伺服電機 | | 速度范圍 | 0.1-500mm /分鐘 | | 工作臺到稱重傳感器的距離 | 最大680毫米（有效行程取決于夾具的選擇） | 外部輸出* 2 | USB | | 到支柱的距離 | 95毫米 | 電源供應 | AC100V 7A | | 工作臺尺寸 | 100 x 150毫米，帶T形槽 | 體重 | 約81kg | | 安全設備 | 任意設定上下限開關，過載自動停止 | 外形尺寸 | W527×D460×H1152mm（圖紙顯示） |
* 1在□欄中輸入載荷符號模型。請參照“各型號的負荷范圍組合表”。
* 2可以添加用于模擬或打印機的可選外部輸出。
|
■負荷范圍規格| 負荷范圍 | 最大負荷顯示 | 最低分辨率 | | 5kN | 5000N | 1N | | 1kN | 1000.0N | 0.1N | | 200N | 200.0牛 |
*每個范圍的建議使用范圍是20到100％。
*可以選擇增加載荷范圍（附加稱重傳感器）來創建上述以外的載荷范圍。 | ■各型號的負荷范圍組合表| 模型 | 使用范圍 | 設定負載范圍 | | 5kN | 1kN | 200N | | SDT-503NB-R1 | 1kN?5kN | ● | --- | --- | | SDT-503NB-R2 | 200N?5kN | ● | ● | --- | | SDT-503NB-R3 | 40N?5kN | ● | ● | ● |
|
