超小型線加熱器“LHW-30”型是使用棒狀鹵素?zé)舻木€狀冷凝加熱裝置。
』
鏡寬30mm，鏡高34mm，體積比僅為普通產品的20%左右。 此外，它實現了高性能、低成本和高可靠性。
』
這是為了彌補小型化帶來的負面影響，在盡可能保持高性能的同時，盡可能將其最小化的結果。 .
』
盡管體積小，但最高加熱溫度達到約 1000°C。
上圖為鏡面有效長度為84mm的加熱單元，定位為該系列的標準產品。
』
照片的左上角是從開口側看的，照片的右上角是照射狀態（20%電壓）。 底部的照片顯示了通過照射使白紙燃燒的加熱寬度和加熱長度的分布。
』
當110v-500w的鹵素?zé)襞c標準線加熱器單元LHW-30/f20/L84組合時，加熱寬度和長度約為（寬2.5mm x長30mm）（見下圖）。
』
當然，這款LHW-30系列不限于以上尺寸，可以采用類似結構制造，有效鏡面長度可達2000mm。 但是，可使用的鹵素?zé)魞H限于外徑為φ10.5的燈管，長度超過500mm時可能會產生強度問題。 如果需要做長的，需要提供中間支撐。
』
但如果可能的話，如果你需要長的，你應該使用LHW-55/H18系列。
』
冷卻方式基本為水冷（φ4管連接）。 可以安裝強制風冷裝置，如果平均功率限制在 100W 以下（電壓限制或 ON-OFF），則可能不需要強制冷卻。 但是，這取決于使用環境，因此需要確認體溫在 150°C 或以下。
〉〉
下圖為距離變化時的集光狀態。 焦點位置是距離為 20 mm 時的位置。
型號為LHW-30/f20/220v-500w，點亮30v（約13.5%電壓）。
從上圖可以看出，如果移動焦距（20 mm），則可以加熱一定寬度。 在遠離的方向上有照射強度的均勻感。
』
但是，如果均勻照射的話，中心部分的溫度會更高（因為周邊部分的熱量容易散失），所以寬度越靠近越寬，可能更容易達到均勻的溫度。 （因要視被加熱物而定，不能一概而論。）
』
此外，一般而言，當它們彼此靠近時，光損失較小。
』
要想可靠地實現高溫加熱，選擇加熱器還需要一點巧思→“腔體加熱方式”
』

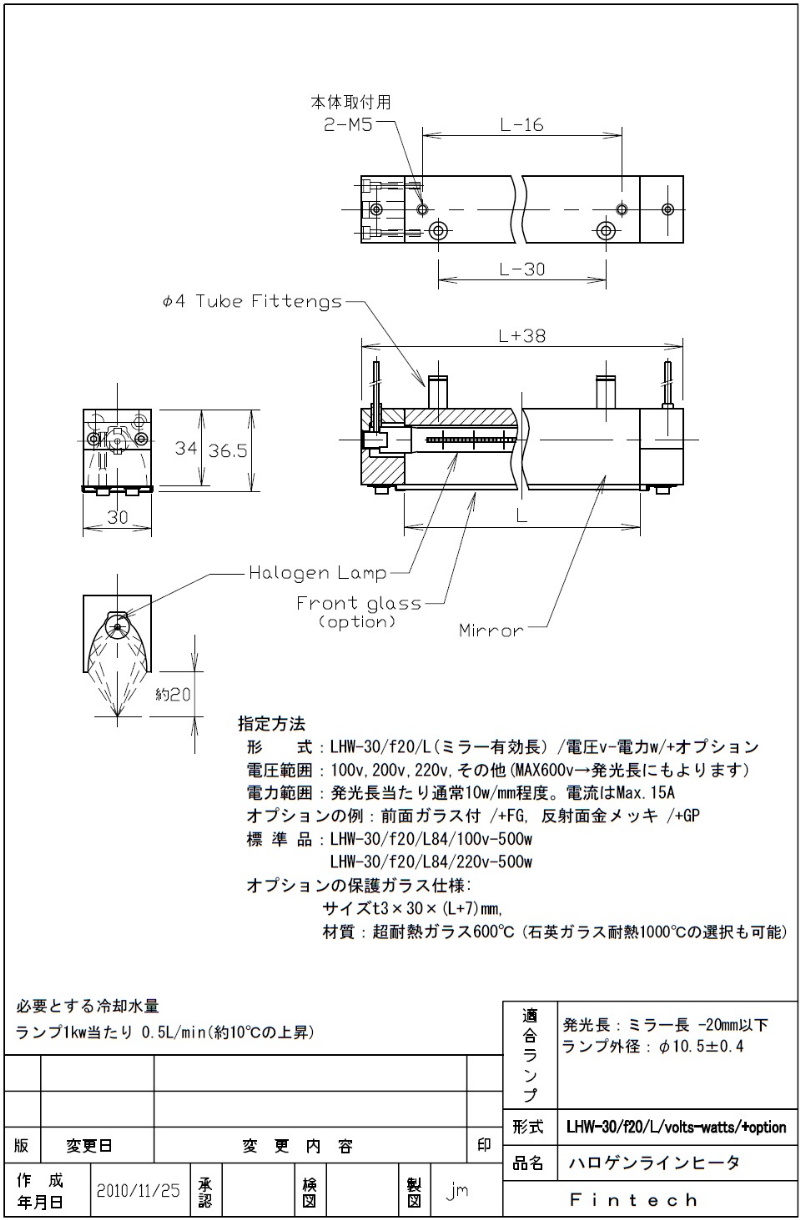

下面是 LHW-30 型的總圖。 所有產品都可以用這個圖紙和型號規格清楚地描述和指定。
