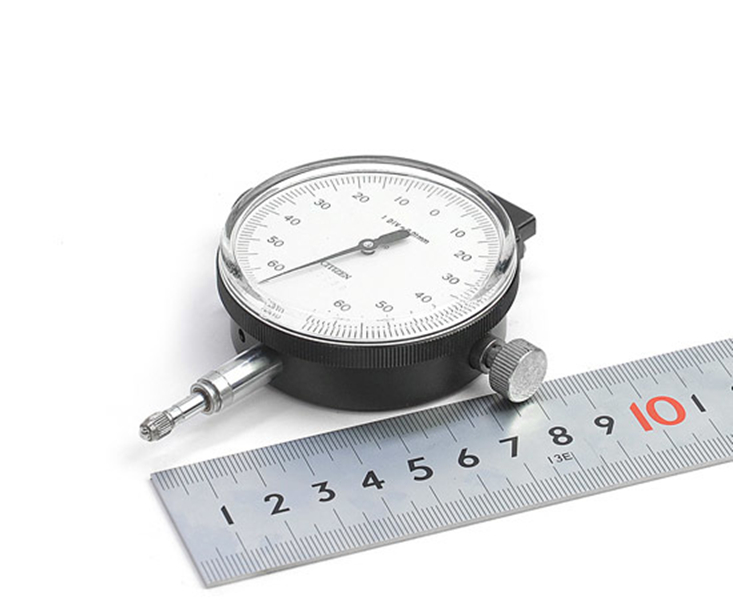

信號指示器 / 2S-□□□
規范
類 | 大顯示屏 | ||
---|---|---|---|
常規 | 高精度1μm | 高精度2μm | |
型 | 2S-010 | 2S-100 | 2S-200 |
量 | 10微米 | 1微米 | 2微米 |
指令范圍 | ±0.6毫米 | ±0.05毫米 | ±0.1毫米 |
指示精度 | ±5微米 | ±1微米 | ±1.5微米 |
測量力 | 1.18N | ||
主軸行程 | 2.8毫米 | ||

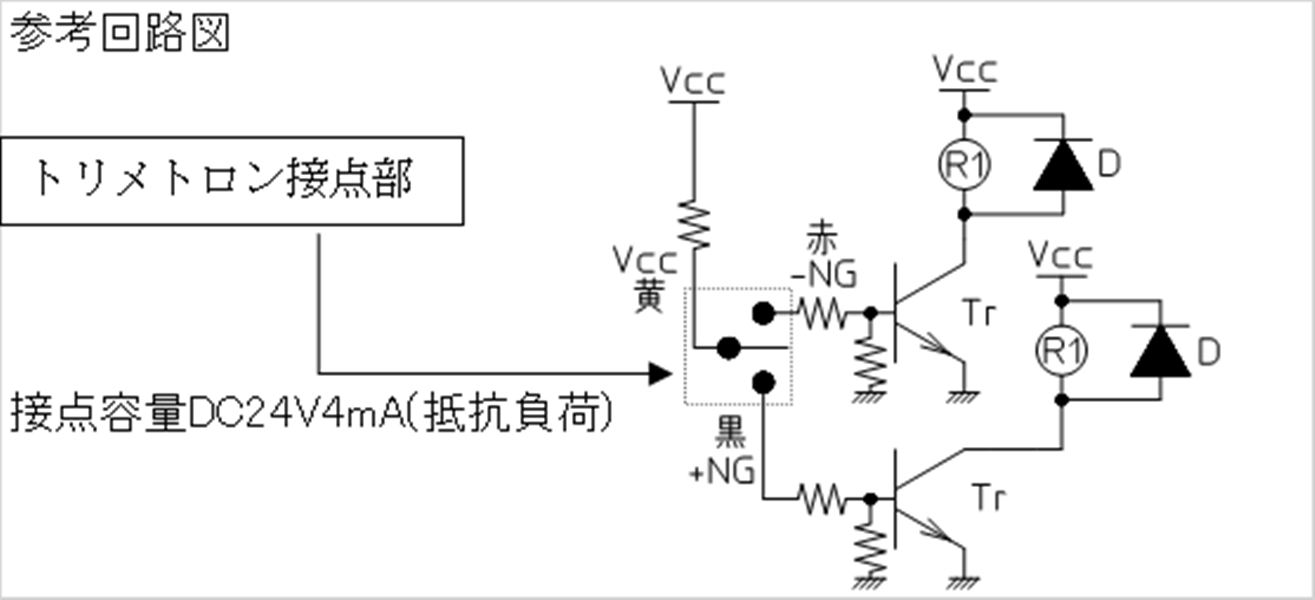

觸點電容 | 直流24V4mA (阻性負載) | ||
質量 | 約190g(含電纜) | ||
電纜長度 | 1.5米 | ||
標準分析儀 | F-001 (鋼)※1 | ||
標準背豬 | 平背 (F-M101) | ||
橡膠波紋管(可選) | M-131 |
選擇
可選電纜
形狀 | 直 | 產品編號 |
---|---|---|
3 米 | 3SMA-0061-3 |
測量?jī)x
形狀 | 大小 | 產品編號 | |||
---|---|---|---|---|---|
鋼 | 碳化物 | 陶瓷 | 尼龍 | ||
L=7 | F-001戰斗機 | F-101戰斗機 | F-201戰斗機 | F-301戰斗機 | |
L=9 | F-002戰斗機 | ||||
L=5.6 | F-171戰斗機 | ||||
R=0.4 | F-105戰斗機 | ||||
R=0.6 | F-106戰斗機 | ||||
L1=5 L2=12.3 ?D=5 | F-501戰斗機 | ||||
L1=2.8 L2=14.5 ?D=?1.0 | F-502戰斗機 | ||||
L1=2.8 L2=14.5 ?D=?1.5 | F-503戰斗機 | ||||
L1=2.8 L2=14.5 ?D=?2 | F-504戰斗機 | ||||
L1=6 L2=12.3 ?D=?0.5 | F-505戰斗機 | ||||
L1=6 L2=12.3 ?D=?1.0 | F-507戰斗機 | ||||
L1=6 L2=12.3 ?D=?2.0 | F-508戰斗機 |
* 安裝螺釘為M2.5P0.45,可與SA系列,電動,三叉戟,三叉戟等一起使用。
橡膠波紋管
形狀 | 適用機型 | 產品編號 |
---|---|---|
1S-□□□ 2S-□□□ 潛孔□□□ 2M-100 3M-100 4M-100P | M-131 |
指示襯套
形狀 | 適用機型 | 產品編號 |
---|---|---|
? 所有帶有8個閥桿的型號都可以使用此部件進行 固定 | M-150 |
惠因格杠桿
形狀 | 適用機型 | 產品編號 |
---|---|---|
可安裝在所有型號上,配備 M2.5 測量元件 | M-129 |
后置(后豬)
形狀平背 F | |||
---|---|---|---|
![]() | |||
型 | 外部尺寸(毫米) | 安裝孔數 | 產品編號 |
2S- □□□ 2M-100 | ?D=?53.2 | 4 | F-M101戰斗機 |
形狀 中后背 C | |||
---|---|---|---|
![]() | |||
型 | 外部尺寸(毫米) | 安裝孔數 | 產品編號 |
2S- □□□ 2M-100 | ?D=?53.2 | 4 | C-M101 |
釋放
形狀 | 適用機型 | 產品編號 |
---|---|---|
1S,2S,2M, 3M, 4M | M-140 |
