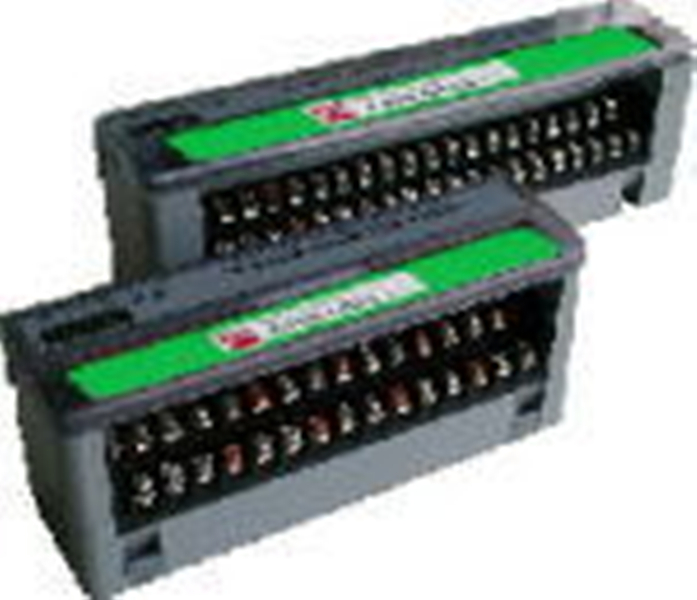

日本ANYWIRE 接線端子臺 A40SW-01U A40SW-02U A40SW-01U-1 A40SW-02U-1
日期：2023-03-16 人氣：493 收藏
高速線和低速線合二為一
AnyWire DB數字輸入/輸出端子系列有兩種類型：比特總線和文字總線產品。 在位總線中，地址可以以2位為單位設置，而在字總線中，地址可以以1位為單位設置。 如果您需要高速，您可以連接 Word-Bus 產品以在一條線路上優先考慮控制。
降低成本和節省空間
通過引入AnyWire系統，可以節省布線，工時和空間。
T 型分支、多點、樹等無布局
通過絕緣位移連接器輕松實現一鍵式連接
無電纜（可使用商用電容電纜）
多達 2560 個 I/O 點（最多 128 個連接）
高速128點為0.85ms
最大連接距離 1，000m
配備異常檢測 RAS 功能
AnyWire 數據庫系列的優勢
雙總線系統，AnyWire DB系列的基本結構，
位總線位開/關控制
現在可以出于兩種不同的目的傳輸數據，即在單個傳輸路由上的字總線上傳輸模擬和參數數據傳輸。
高效的AnyWire DB系列具有高運行傳輸速率和低傳輸時鐘。
Bit-Bus最多可以控制512個點，Word-Bus最多可以控制2048個點。
A40SW-□□U 字總線 NPN 數字輸入端子規格
| 類 | NPN 晶體管輸入 | |
|---|---|---|
| 連接 | 圓形標準接線端子 | |
| 得分 | 16 積分 | 32 積分 |
| 型 | A40SW-01U | A40SW-02U |
| 最大功耗 | 5.6瓦 | 10 |
| 入住率數據 | 1 個字 | 2 個字 |

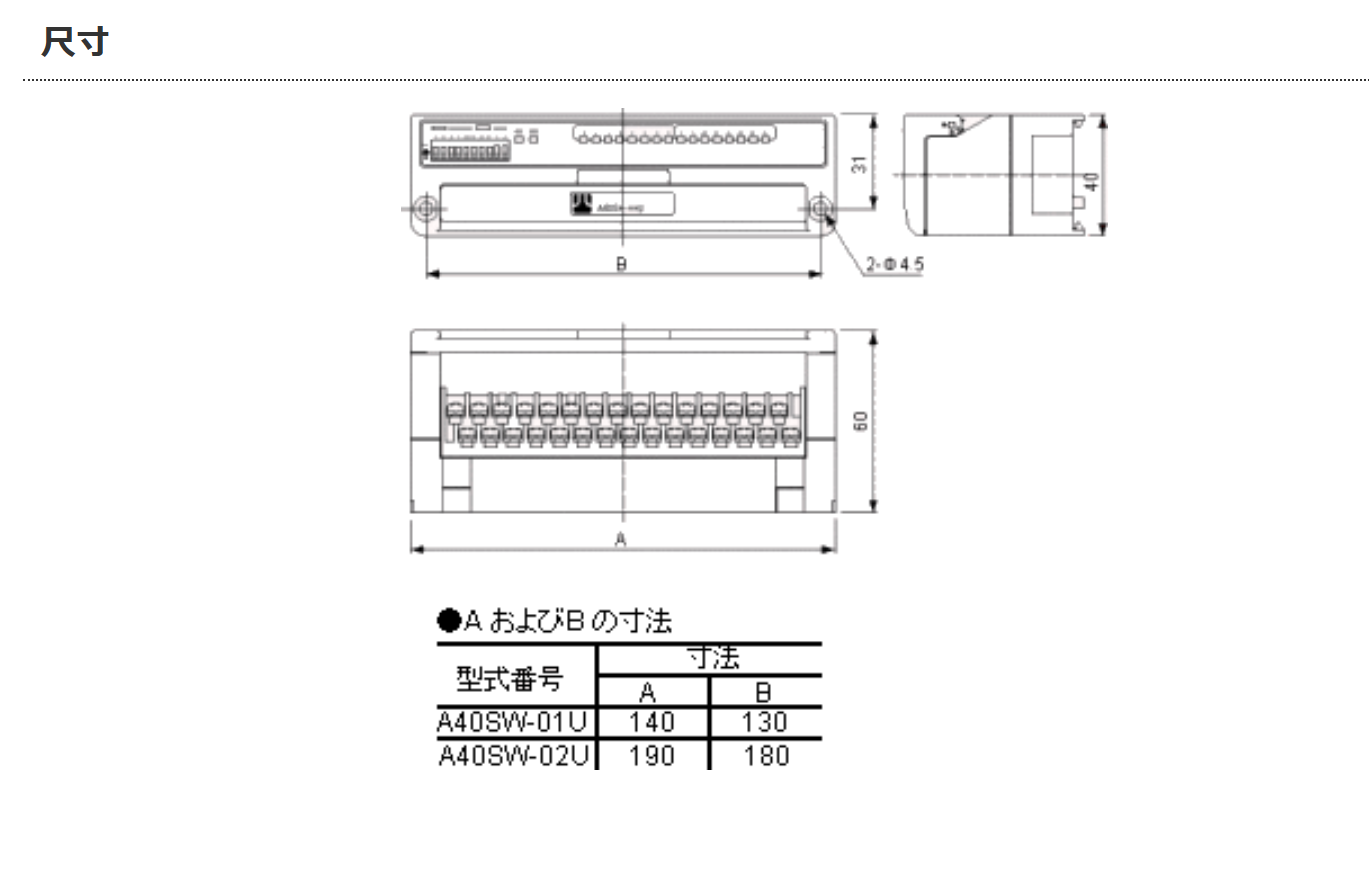

| 尺寸 [毫米] | 140×40×60 | 190×40×60 |
| 質量 | 180克 | 240克 |
A40SW-□□U-1 字總線 NPN 數字輸入端子規格
| 類 | NPN 晶體管輸入 | |
|---|---|---|
| 連接 | 擰緊式接線端子 | |
| 得分 | 16 積分 | 32 積分 |
| 型 | A40SW-01U-1 | A40SW-02U-1 |
| 最大功耗 | 5.6瓦 | 10 |
| 入住率數據 | 1 個字 | 2 個字 |
| 尺寸 [毫米] | 140×40×60 | 190×40×60 |
| 質量 | 225克 | 305克 |
A40SW-□□U（-1） 常用規格
| 工作電源電壓 | 直流24V+15%~-10% |
|---|---|
| 輸入規格 | 晶體管輸入輸入電阻：5.6 kΩ，輸入 電流：最小 5.1 mA 關斷 2.1 mA 最大值 輸入之間的電壓電平：最小 16V 關斷 最大 7V |
| 通訊顯示 | 指示燈（隨同步信號閃爍） |
| 狀態顯示 | 指示燈（指示輸入狀態） |
| 傳輸方式 | 全四重全幀循環系統 |
| 同步方法 | 幀/位同步方法 |
| 傳輸程序 | 專有協議（AnyWireBus） |
| 傳輸時鐘/距離 | 62.5kHz/100m 31.3kHz/200m 15.6kHz/500m 7.8kHz/1000m |
| 連接形式 | 總線格式 |
| 拉斯函數 | 傳輸線斷線位置檢測功能、傳輸線短路檢測功能、傳輸電源低電量檢測功能 |
| 連接電纜 | 傳輸電纜：雙絞線0.75~2.1mm2 I/O電纜：絞線0.32~2.1mm2 兼容壓接端子：圓形端子、Y端子 外徑6mm以下，孔徑3.2mm |
| 工作環境溫度 | 0°C~+55°C （儲存溫度： -20°C~+75°C） |
| 工作濕度 | 10%~90%相對濕度（無冷凝） |
| 大氣層 | 無腐蝕性或易燃氣體 |
| 防護等級 | IP20 防護等級 |
