所有數據到 Omniace

在大容量存儲介質上進行高速、長期測量

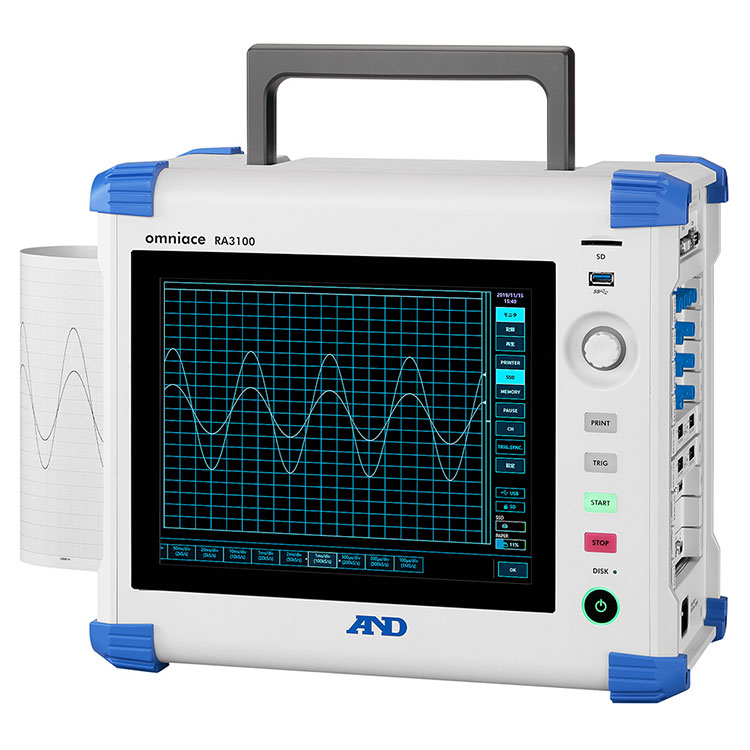

Omniace RA3100是一款結合了A&D的AD轉換技術和高速數字處理技術的用于研發和現場維護的數據采集設備。

在使用近年來普及的逆變器控制技術的電動汽車、家電、鐵路車輛、太陽能發電系統等的開發和維護現場，即使在惡劣的噪聲環境中也可以準確測量高速開關波形，使其更加有效。提供高精度、高質量的數據。

多通道輸入

最多 36 ch（模擬輸入），最多 144 ch（邏輯輸入）

“4ch 電壓模塊”是可以用 1 個單元輸入 4ch 的模塊。 由于可以在主機上安裝 9 個模塊，因此可以進行 36ch 多通道記錄。

“16ch邏輯模塊”是可以在一個單元中輸入16ch邏輯信號的模塊。 通過在主機上安裝 9 個模塊，可以進行 144ch 的邏輯記錄。

高速采樣

可精確測量 20MS/s 18ch 5 秒

“2ch 高速電壓模塊”是該系列最頂端的高速采樣模塊。 采樣速度20MS/s，輸入電壓±500V，分辨率14bit。

由于可以在主機上安裝 9 個模塊，因此可以進行 18ch 高速內存記錄。

長錄音

內存容量4GB（使用18ch時，20MS/s，5秒），SSD容量‖256GB（使用36ch時，1MS/s，59分鐘）

可以應對各種記錄速度、通道數和數據量的大容量存儲介質是標準設備。 準確記錄而不會遺漏要記錄的信號的詳細變化。

高速、高清記錄

進紙速度最大100mm/s，記錄紙用完備份到SSD

可以進行高速（100 mm/s）和高清波形記錄。

即使記錄紙用完，記錄的數據也會備份到 SSD 中，因此您可以稍后打印出來。

多才多藝的唱片

“內存”、“SSD”、“記錄紙”，所有數據可同時測量

提供“內存”、“SSD”和“記錄紙”作為數據記錄目的地。

可以同時測量這三個記錄目的地的數據。 可根據測量目的自由選擇。

內存錄音（錄音后保存到SSD）

此模式在內置內存 (4GB) 中以高速 (Max20MS/s) 記錄數據。 此外，各種觸發功能可以在各種條件下進行測量。

將測量數據記錄在內存中后，自動保存在SSD中。

‖采樣速度：20MS/s至10S/Min（取決于輸入模塊）

‖內存容量：4GB（2G點/通道）

〉內存分格：1至200分格

記錄長度：2000-2G點（1-2-5step）

可錄音時間

SSD記錄

可在內置SSD上進行長期數據記錄。 36ch時，可以進行Max1MS/s的高速記錄。

由于是數字化保存，可以進行記錄后的數據分析和長期的數據管理。

將測量數據直接保存到 SSD。

‖采樣率：1MS/s到10S/s（取決于輸入模塊）

SSD容量：256GB

〉最長記錄時間：100天

數據格式：普通數據、峰值數據

可錄音時間

窗口錄音

通過將環形緩沖區（最多 2G 點/通道）指定為窗口記錄時間，可以進行無限記錄。 如果您不知道什么時候會出現異常，如果您設置記錄時間和測量，您可能會錯過異常數據。 通過將記錄區域做成環形，可以始終保存最新的數據。

可選擇用于 SSD 記錄：正常數據 峰值數據

作為數字錄音機，Omniace 將所有輸入信號轉換為 AD 并記錄它們。 由于此 AD 轉換的速度與輸入信號的頻率分量之間的關系，數據可能無法正確記錄。

正常數據

為每個設置的采樣率 (■) 記錄數據。 如果信號變化快于采樣速度，則可能無法記錄數據的奇異點（峰值）。 記憶記錄就是采用這種方法。

峰值數據

以各輸入模塊（■點、■點、□點）的最快AD轉換速度進行采樣，記錄采樣率間的最大值（■點）和最小值（■點）2點數據. 可以在不丟失數據的奇異性（峰值）的情況下壓縮數據量。 打印機記錄使用這種方法。

打印機記錄

以高速（Max 100mm/s）直接在記錄紙上打印測量數據。 可以在屏幕上顯示記錄波形的筆的圖像，并可以設置輸入模塊和進紙速度。 可以在記錄紙上打印 48ch 信號。

除信號外，還可以打印記錄名稱、測量開始時間、觸發標記、記錄速度等。

此外，由于記錄在記錄紙上的數據以數字形式存儲在SSD中，因此即使記錄紙用完也可以稍后打印出來。

? 進紙速度：100 mm/s (1 kS/s) 至 1 mm/min (10 S/s)

‖記錄分辨率：20～80點/毫米（時間軸），8點/毫米（振幅軸）

模塊名稱 型號名稱 通道數 采樣速度 輸入標準

2ch電壓模塊 RA30-101 2ch 1MS/s ±500V電壓測量模塊 帶抗混疊濾波器

4ch電壓模塊 RA30-102 4ch 1MS/s ±200V 多通道電壓測量模塊

2ch高速電壓模塊 RA30-103 2ch 20MS/s ±500V 高速電壓測量模塊

16ch logic module RA30-105 16ch 1MS/s 觸點/電壓模塊，用于測量觸點/電壓信號

2ch溫度模塊RA30-106 2ch 1.5ms熱電偶：K、E、J、T、N、R、S、B、C

RTD：使用 Pt100、Pt1000 熱電偶/電阻溫度檢測器測量溫度的模塊

出色的可視性和可操作性

繼承了 12.1 英寸液晶顯示屏和觸摸屏，實現了出色的可視性和可操作性

顯示屏和觸摸屏允許動態波形圖和類似智能手機的操作，可以輕松放大/縮小和滾動您想要查看的波形。

回滾

可以在不停止測量的情況下重播數據

在錄音過程中按 [PAUSE] 鍵，可以在錄音繼續的同時播放和顯示錄音數據。

多功能顯示器

測量時可進行Y-T波形顯示、X-Y顯示、FFT分析

對于輸入信號或記錄數據，可以進行 Y-T 波形顯示、X-Y 顯示和 FFT 分析。

Y-T波形顯示

測量通道分為 3 張顯示。

在垂直 20div 和水平 20div 的紙上監控多達 48ch 信號。 可以通過在一張紙上劃分 1 到 18 來顯示圖表。

設置信號在Y-T波形中的顯示寬度和顯示位置

您可以在圖形上的任意位置以任意寬度繪制信號。 您可以輕松地以 1div 寬度繪制 100V 信號。

顯示寬度：以任意寬度顯示各通道的信號。 以顯示圖形的寬度為 100%，以 % 為單位設置要顯示的通道寬度。

顯示位置：在任意位置顯示各通道的信號。 假設顯示圖形的寬度為100%，設置要顯示的通道位置，單位為%。

比例設置：使用輸入值或物理?yè)Q算值設置各通道顯示寬度的上下限值。

X-Y顯示

您可以通過指定 X 軸為 4ch 和 Y 軸為 4ch 來繪制 X-Y 屏幕。 您可以在大型單一圖形顯示和每個 X-Y 屏幕的單獨顯示之間進行選擇。 您還可以向上/向下移動筆并打開/關閉網格。

FFT分析

對任意兩個信號進行 FFT 分析。 分析結果可顯示10點局部最大值或最大值，并可通過光標讀取各分析結果的值。 （可以對 SSD 記錄的正常數據執行 FFT 分析。）

錄音模式選擇

九種測量模式被準備為“記錄模式”。 “記錄模式”可以選擇手動開始測量、通過觸發信號開始測量、通過時間重復測量等。 當您選擇“記錄模式”時，該測量所需的設置項目會被擴展并可以輕松設置。

輸入模塊、外圍選件選型指南

打開 PDF 格式的輸入模塊和外圍選項選擇指南

機身規格

基本規格

錄音功能 內存記錄 將高速現象記錄在內存中

SSD 錄音 將輸入信號直接記錄到內置 SSD

打印機記錄 輸入信號直接記錄在熱敏打印機上。

*可以自由組合內存記錄、SSD記錄和打印機記錄。

測量部分 模塊槽數 9槽

最多 36 個通道的模擬測量（使用 4 通道電壓模塊時）

邏輯測量多達 144 個通道（使用 16 通道邏輯模塊時）

采樣速度 記憶記錄 20MS/s (50ns) to 10S/min

SSD 記錄 1MS/s (1μs) 到 10S/min

打印機記錄 1kS/s (100mm/s) 至 10S/min (1mm/min)

內存容量 4GB（2G點/通道）

錄音設備SSD（固態硬盤）256GB

SD 卡槽，兼容 SD/SDHC/SDXC。 用于記錄后的數據存儲

USB存儲器使用USB端口，用于記錄后的數據存儲

打印部 記錄方式 熱敏頭熱記錄

紙張寬度 219.5mm

有效記錄寬度 200mm

進紙速度 100mm/s 至 1mm/min

Trigger Purpose 開始記錄操作的觸發器（start trigger），內存記錄的觸發器（memory trigger）

Start trigger 觸發開始記錄操作（手動觸發、外部觸發、測量通道（任意1ch）選擇）

Memory trigger 觸發開始記憶記錄（手動觸發、外觸發、測量通道（任意18ch）選擇）

觸發源 測量通道（模擬/邏輯）、手動觸發、外部觸發

觸發條件 電平觸發、窗口觸發、位模式觸發

為測量通道設置觸發邏輯 OR、AND

預觸發 0 至 99%（步長為 1%）

觸發過濾器 過濾時間：0 到 100 秒

外部觸發輸入 輸入一個來自外部的信號（低電平有效）

外部觸發輸出 當觸發發生時向外部輸出信號（低電平有效）

顯示屏 12.1 英寸 XGA TFT 彩色液晶顯示屏 (1024 x 768)，帶電容式觸摸屏

接口 LAN 1000BASE-T (1Gbps) ??? 用于通過通信指令控制

COM RS-232C???通過通信指令控制

USB Ver3.0 2 個端口：用于存儲設備（USB 存儲器）

SD SD 標準（SD/SDHC/SDXC 兼容）：用于存儲設備

視頻輸出 DVI-D??? 外接顯示器的數字輸出

工作環境溫度 0 至 40°C

濕度 35 至 85% RH（非冷凝）

備用電池壽命（用于時鐘備用）約 10 年（環境溫度為 23°C）

電源輸入電壓AC100-240V，頻率50/60Hz

功耗：300VA以下（最大打印模式），記錄停止：80VA，待機：5VA

外部尺寸 394 (W) x 334 (H) x 199 (D) mm * 不包括突出部分

重量 9.5 kg 或以下（僅主機）

錄音功能

內存記錄功能 以設定的采樣速度將數據記錄到內置內存后，自動將數據保存到SSD。

內存容量 4GB（2G點/通道）

數據格式 普通數據

內存分區 1 到 200 分區（最大值根據使用的通道和記錄長度而變化）

記錄長度 2000 至 2G 點/ch（1-2-5step：最大值根據使用的通道數和分區數而變化）

采樣速度 Max. 20MS/s (50ns) to 10S/min at 20MS/s, 18ch simultaneous measurement

最長記錄時間 100 天

SSD記錄功能將輸入信號測量數據直接記錄到內置SSD

數據記錄容量 內置SSD (256GB)

數據格式 可以選擇普通數據和峰值數據

采樣速度 Max. 1MS/s (1μs) to 10S/min, 500kS/s (max) 數據格式為峰值數據時

外部同步采樣同步時鐘：250 kHz 或更低

最長記錄時間 100 天

打印機記錄功能 將輸入信號直接輸出到打印機

紙張寬度 219.5mm

有效記錄寬度 200mm

記錄通道數 將測量通道分成 3 張顯示，最多可在記錄紙上記錄 48 個通道。

數據格式 峰值數據

進紙速度 100mm/s (1kS/s) 至 1mm/min (10S/min)，用戶可選

外部同步時最大 50mm/s (500Hz)

記錄密度振幅軸：8點/毫米

時間軸：80點/毫米（20毫米/秒或更?。?、40點/毫米（50毫米/秒）、20點/毫米（100毫米/秒）

40 點/毫米（外部同步）

監聽功能規格（錄制和播放期間）

Y-T波形記錄功能 內存記錄、SSD記錄、打印機記錄時可用

目標數據格式 正常數據、峰值數據

張數 測量通道分為 3 張，每張注冊 48 個通道。

顯示圖形數 1 到 18 個圖形（記錄紙上每個圖形的高度可以 2.5 mm 為增量進行更改。）

格子數 垂直 20div，水平 20div

時間軸數據個數 100data/div

顯示功能 數字顯示、信號名稱、幅度軸刻度、記錄時間、觸發標記、光標、縮略圖

X-Y波形記錄功能 SSD記錄時可用

目標數據格式 普通數據

采樣速度 1KS/s以下

顯示畫面數 1畫面（最多同時繪制4個波形）、4畫面（1個波形1張圖）

格子數 垂直 20div，水平 20div

顯示功能 X-Y波形圖帶點或線，X軸Y軸刻度，筆位

FFT 分析 錄音功能 SSD 錄音時可用

目標數據格式 普通數據

采樣點數 1,000, 2,000, 5,000, 10,000 點

采樣速度 1MS/s以下

最大分析頻率 計算為采樣頻率的一半

顯示屏數量 1屏、2屏。 也可顯示Y-T波形

功能 時域波形、線性頻譜、RMS 頻譜、功率譜、功率譜密度、1/1 倍頻程分析、1/3 倍頻程分析、交叉功率譜、功率譜密度、傳遞函數、相干性

窗函數 Hanning、Hamming、Rectangular

其他規格

回放處理 放大、縮小 Pinch-in、pinch-out 縮小、放大功能、通過滑動改變顯示位置。

光標 Y-T 光標位置測量值、光標間時間顯示、最大值/最小值/平均值

FFT···’光標位置的頻率和幅度值

Backscroll 在記錄過程中按[PAUSE]鍵，可以在繼續記錄的同時監視數據。

Recorder System annotation 測量開始時間、記錄名稱、觸發條件（觸發點、觸發日期、觸發時間）、采樣速度、走紙速度、時間軸等與波形記錄同時打印。

標記打印 在記錄紙或 SSD 測量數據上標記打?。ㄈ掌诤蜁r(shí)間）

Header、Footer、Page Annotation 打印時可以在波形區域之前、內部和之后打印任何字符。

橫向60個字符，縱向86行（雙字節字符）

屏幕復制功能 將屏幕上顯示的內容復制到記錄紙上。

物理量轉換 屏幕圖像以 PNG 格式（彩色）保存到主機或存儲介質中。

設置的保存/讀取測量條件（輸入模塊和主機設置）保存在內置SSD中

可以讀取保存在SSD中的測量條件

保存屏幕圖像 輸入信號的物理轉換，顯示滿量程變化，單位字符注冊

控制模塊規格

遙控模塊RA30-112規格

輸入連接器 20 針半間距連接器

輸出連接器 14 針半間距連接器

外部輸入功能 可由外部信號控制

控制信號 START/STOP、MARK、FEED、PRINT、TRIG

輸入電平 高電平：2.1 V 至 5.0 V，低電平：0 V 至 0.5 V（低電平有效）

響應速度 高速/普通/低速選擇

有效脈寬 高速響應：High周期1μs以上，Low周期1μs以上

正常響應：高周期 1ms 或更長，低周期 1ms 或更長

慢速響應時間：High周期10ms以上，Low周期10ms以上

最大允許輸入電壓 30V

外部輸出功能 可向外部輸出控制信號。

控制信號 START/STOP、MARK、FEED、PRINT、TRIG

輸出電平 高電平：3.8V～5.0V，低電平：0V～0.5V（有源

產品名稱 型號名稱 標準

僅限 Omniace RA3100 機身

安裝 2ch 電壓模塊 x 4 時

輸入模塊

產品名稱 型號名稱 標準

2ch電壓模塊 RA30-101 2ch，采樣速度1MS/s，最大輸入電壓±500V，帶抗混疊濾波器

4ch電壓模塊 RA30-102 4ch，采樣速度1MS/s，最大輸入電壓±200V

2ch高速電壓模塊 RA30-103 2ch，采樣速度20MS/s，最大輸入電壓±500V

16ch邏輯模塊 RA30-105 16ch（電壓或接點）

2ch溫度模塊 RA30-106 2ch，采樣率1kS/s，兼容熱電偶和RTD

控制模塊

產品名稱 型號名稱 標準

遙控模塊 RA30-112 Remote control, TRIGIN OUT
